السمات والمزايا

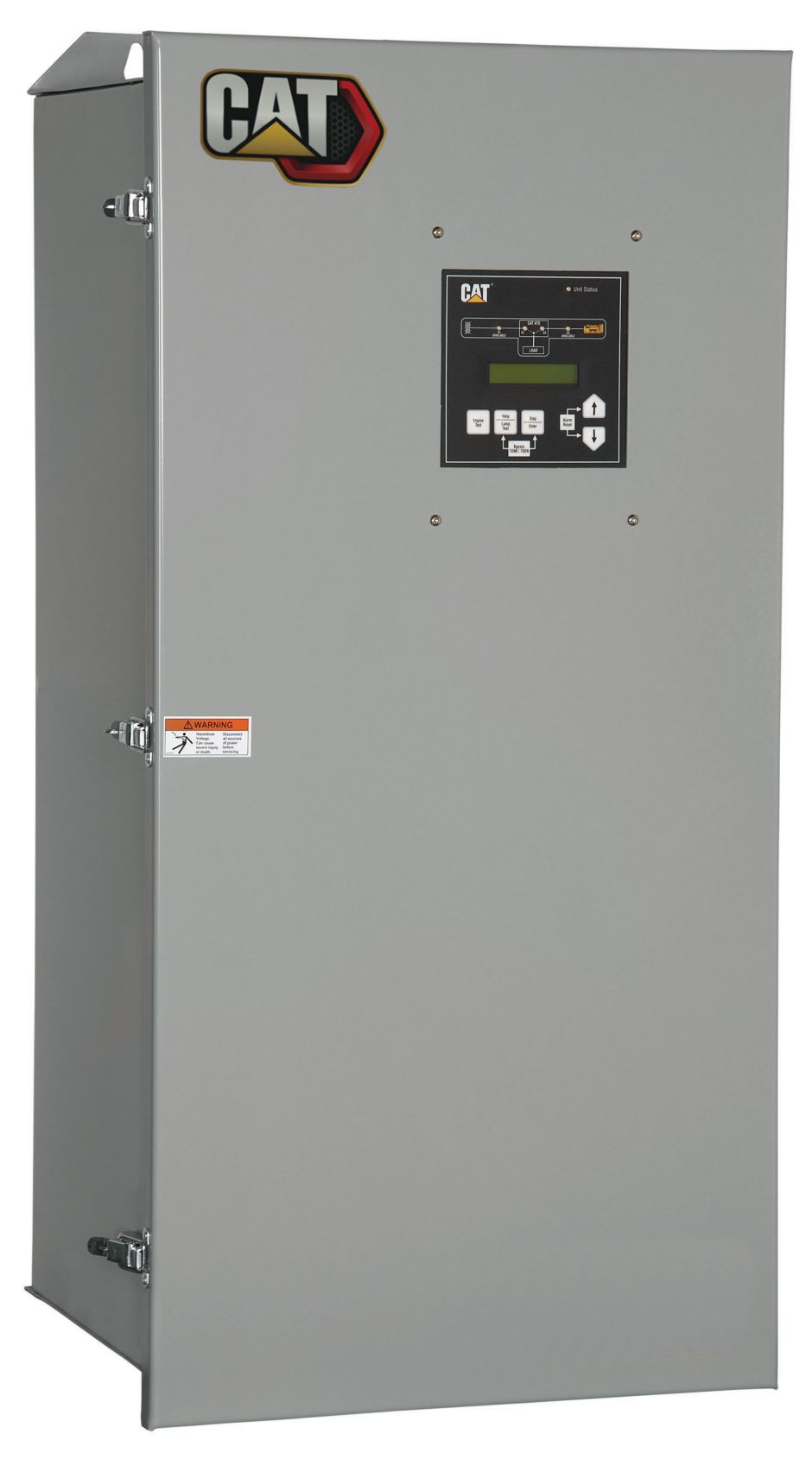

تم تصميم مفاتيح النقل من Cat® لمجموعة متنوعة من استخدامات الطاقة الاحتياطية. فهي توفر المرونة، والموثوقية، والقيمة في مجموعة صغيرة. يوفر مفتاح النقل التلقائي (ATS) القائم على قاطع الانتقال المفتوح إمكانية نقل كامل الوظائف في التطبيقات التي يُقبل فيها فقدان لحظي للطاقة عند إعادة النقل من إمداد طاقة الطوارئ إلى إمداد الطاقة العادي. تتيح أيضًا أنواع مفتاح النقل التلقائي (ATS) MCCB وMCS ذات الانتقال المفتوح من Cat الاختبار الدوري لمصدر الطوارئ دون مقاطعة الطاقة الواصلة إلى الأحمال، كما أنها تتوفر بقدرة من 30 إلى 1000 أمبير.
خصائص المنتج
وحدة التحكم القائمة على المعالج الدقيق ATC-100، أو ATC-300+، أو ATC-800 تعشيق ميكانيكي (الكابل) وكهربائي لتجنب توازي المصادر…
وحدة التحكم القائمة على المعالج الدقيق ATC-100، أو ATC-300+، أو ATC-800
تعشيق ميكانيكي (الكابل) وكهربائي لتجنب توازي المصادر
استشعار الجهد والتردد
تأخيرات زمنية قابلة للضبط ومتعددة الحقول
مؤشر موضع المفتاح
مؤشر إتاحة المصدر
نقل يدوي آمن مع الحمل
الموصلات الإضافية للمصدر 1 والمصدر 2
مختبر المحطة القابل للبرمجة
زر دفع لاختبار النظام
توزيع الحمل من الطوارئ (ATC-800 فقط)
مخطط المحاكاة
تعشيق ميكانيكي (الكابل) وكهربائي لتجنب توازي المصادر
تشغيل يدوي آمن مع الحمل الكامل من خلال مقبض التشغيل المُثبَّت بشكل دائم
نطاق درجة الحرارة المحيطة: من -40 درجة مئوية إلى 40 درجة مئوية (-40 درجة فهرنهايت إلى 104 فهرنهايت)
نطاق درجة حرارة التشغيل: من -20 درجة مئوية إلى 70 درجة مئوية (من -4 درجة فهرنهايت إلى 158 درجة فهرنهايت)
الرطوبة أثناء التشغيل: حتى 90%
رطوبة نسبية (بدون تكاثف)
استشعار التردد على المصدر 1 و2
استشعار فعلي لجهد RMS ثلاثي الأطوار على المصدر 1، والمصدر 2، والحمل
30-1000 أمبير مع قطبين، و3، و4 أقطاب، وتقدير بنسبة 100%
استخدام جهد النظام
120 - 600 فولت من التيار المتردد، 50/60 هرتز
المقاومة
المقاومة/الإغلاق/المقاطعة بقدرة 100000 أمبير عند 480 فولت من التيار المتردد
الاختبارات المنطبقة
معتمد وفق معيار CSA C22.2 رقم 178، IBC 2006، وCBC 2007، وOSHPD
أدوات التحكم والأسلاك
إن جميع مرحلات أدوات التحكم ومرحلات الدرجات الصناعية مغلفة تمامًا لتقليل تعرضها للغبار والنفايات إلى أدنى الحدود. العروات مقدرة عند 90 درجة، كما أن جميع أسلاك التحكم هي أسلاك AWG رقم 16، من نوع XLPE، ذات تقدير لدرجة الحرارة يبلغ 125 درجة.
الحاوية
تتوفر حاويات NEMA 1، وNEMA 3R، وNEMA 12 مع وحدات التحكم ATC-100 وATC-300+. تتوفر الحاوية NEMA 4 فقط مع وحدة التحكم ATC-800. الحاويات مؤهلة للزلازل (BOCA، وCBC، وIBC، وUBC). وتتضمن المفصلات مسامير مفصلات قابلة للفك لتسهيل عملية فك الباب من أجل ضمان سهولة التثبيت على الجدار أو الخدمة، كما أنها مزوَّدة بمزاليج قابلة للقفل من خلال وسادات.
