عندما دعونا عملاءنا لمساعدتنا على تصميم أول مجارف هيدروليكية من "الجيل التالي" من Cat®، منحونا ثلاث أولويات قصوى: أن تكون آمنة، وأن تظل بسيطة، وأن تكون موثوقة فيها. ولقد استجبنا بتطوير المجراف Cat 6020B، الذي يحقق البساطة وتنوع الاستخدامات المطلوب، مع مزايا التصميم الحديث القيمة التي تجعله يختلف تمامًا عن مجارف الشركات المنافسة.يوفر الموديل 6020B رؤية رائدة في فئته وكابينة مصممة لتوفير الراحة والأمان والكفاءة. تتميز وحدة الطاقة بأنها قابلة للتبديل والمشي داخلها وتساهم في تسهيل الخدمة. يعتبر الموديل 6020B أكثر كفاءة في استهلاك الوقود بنسبة 25% مقارنةً بالمجارف الأخرى في فئته، مما يوفر الكفاءة ومزايا التكلفة المنخفضة. ويفي المحرك C32 الذي أثبت كفاءته بمعايير الانبعاثات بدون الحاجة إلى سائل عادم الديزل (DEF)، مما يوفر الوقت والتكلفة أثناء الصيانة.
كابينة معتمدة تشتمل على واقي حماية للمشغل (واقٍ علوي) وبها زجاج أمامي آمن. رؤية ممتازة بفضل موضع الكابينة الذي يوفر رؤية واض…

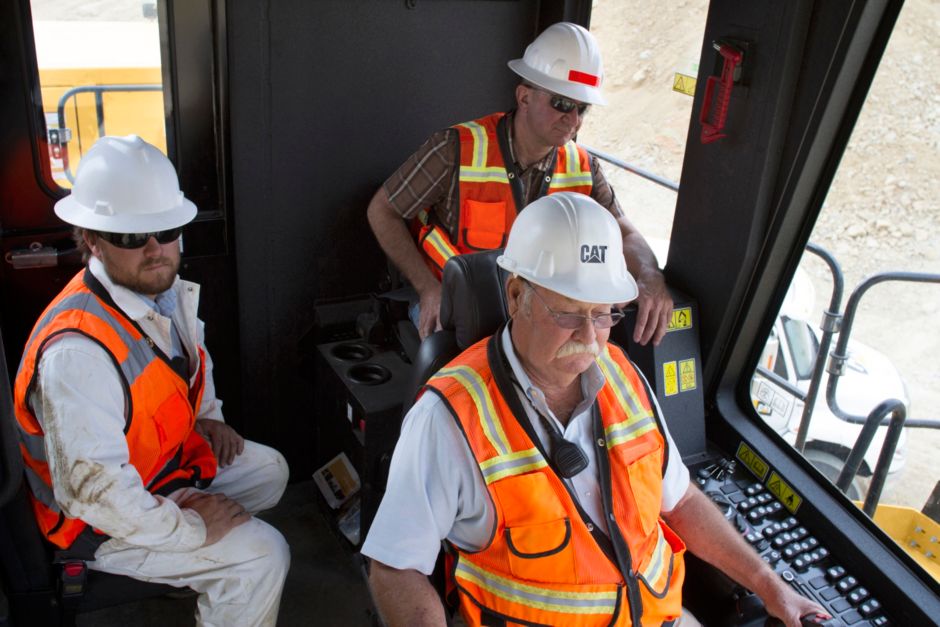

تتميز الكابينة بأنها هادئة ومضغوطة بالكامل مع مقعد مريح للمشغل وأدوات تحكم، وعزل فائق، وتوزيع شامل للهواء داخل الكابينة عبر وحدة ق…
مستوى أفضل لمقاومة تآكل مكونات الهيكل السفلي بفضل أنبوب الدفع الطافي، مما يضمن تجانس تآكل انزلاق وحدة التباطؤ ويطيل العمر التشغيلي…
كفاءة أكبر تصل إلى 25% من خلال تحسين النظام الهيدروليكي الذي يخصص المضخات الفردية أو مجموعات المضخات بشكل ديناميكي لتوفير التدفق و…
تم تصميم الجرافات وأدوات التعشيق الأرضية (GET) لزيادة المتانة والإنتاجية إلى أقصى حد ممكن، وهي تتوافق بشكل مثالي مع المجراف الذي ت…
قابلية اتصال أكبر مع نظام Product Link™ Elite المُحسَّن، مما يزيد من توفر البيانات التي يوفرها الموديل 6020B ويتيح له جمع المعلوما…
تصميم معياري يسهل التجميع الميداني السريع — ما لا يزيد على 14 يومًا في الظروف النموذجية. وحدة طاقة قابلة للاستبدال يمكن استب…
محرك C32 عالي التنظيم معتمد لتلبية معايير الانبعاثات الخاصة بوكالة حماية البيئة (EPA) الأمريكية من المستوى 4 النهائي/والمرحلة الخا…
المواصفات | القيمة |
خرج المحرك - SAE J1995 | 776 كيلووات |
صافي حمولة الجرافة | 21.6 t |
الوزن أثناء التشغيل | 230.2 t |
ملاحظة | المواصفات المبينة أعلاه تسري على تكوين محراث خلفي. يتوفر أيضًا تكوين غير أمامي. |
سعة الجرافة القياسية | 12 متر³ |
المواصفات | القيمة |
البطاريات (12 فولت لكل وحدة) - في التركيب التسلسلي/المتوازي | 630 أمبير في الساعة - 24 فولت |
المكونات (3) | 9 مصابيح عمل تتميز بإضاءة غامرة وسطوع عالٍ نوع LED: عدد 7 لمنطقة العمل<br>- عدد 2 للطرف الخلفي |
البطاريات (12 فولت لكل واحدة) | 6 × 210 أمبير في الساعة |
المكونات (1) | أزرار الإيقاف في حالات الطوارئ داخل الكابينة، يمكن الوصول إليها من كل أماكن الجلوس، ووحدة المحرك |
المكونات (2) | زر إضافي على مستوى الأرض للإيقاف في حالات الطوارئ |
جهد النظام | 24 فولت |
مرحلات عزل البطارية | مفتاح فصل يدوي قابل للقفل ومرحل فصل أوتوماتيكي |
المكونات (6) | مصباح تحذير واحد على سقف الكابينة |
المكونات (5) | 7 من مصابيح الخدمة من نوع LED |
المكونات (4) | وحدتان من مصابيح الوصول ذات الإضاءة الغامرة والسطوع العالي نوع LED |
المواصفات | القيمة |
الخصائص (2) | التدفق المتغير المتحكم به إلكترونيًا للزيت من خلال سرعة المبرد والمروحة |
تدفق زيت مضخات التبريد | 800 لتر/دقيقة |
القُطر - المروحة | 1٬500 مم |
الخصائص (1) | يعدّ نظام التبريد مستقلاً بشكل كامل عن كل الدوائر الرئيسية، أي أن سعة التبريد الخاضعة للتحكم متاحة طالما كان المحرك قيد التشغيل |
الخصائص (3) | كفاءة تبريد متميزة للغاية لضمان درجة الحرارة المثلى للزيت |
المواصفات | القيمة |
المكونات (5) | مقعد مدرب بالحجم الكامل مع حزام أمان وطاولة عمل |
الأبعاد الداخلية للكابينة - العرض | 1٬625 مم |
المكونات (7) | واقي حماية المشغل (واقي الصخور، تم اعتماده وفقًا للمعيار ISO 10262:1998 [الواقي العلوي]) |
المكونات (9) | حاجبات دوارة |
المكونات (11) | سلم طوارئ إضافي على مقربة جدًّا من نافذة الهروب في حالات الطوارئ |
الأبعاد الداخلية للكابينة - الطول | 2٬230 مم |
المكونات (8) | الزجاج الأمامي المزوّد بماسحة/غاسلة التشغيل المتقطع المتوازية |
المكونات (2) | مقعد مشغل مزوّد بوسادات هوائية وقابل للضبط بطرق متعددة ويتميز بمسند لأسفل الظهر وحزام أمان، مساند للرأس والذراعين |
ميزات BCS الجديدة (1) | لوحة قياسات قوية بما في ذلك شاشة لمس ملونة كبيرة (254 مم/10 بوصات) |
ميزات BCS الجديدة (3) | تسجيل البيانات الرسومية |
ميزات BCS الجديدة (4) | إمكانات ذاكرة الأعطال |
مستوى رؤية المشغل (بشكل تقريبي) | 5.5 m |
ميزات BCS الجديدة (2) | المساعدة في استكشاف الأعطال وإصلاحها الظاهرة على الشاشة |
المكونات (10) | الوصول إلى الماكينة عن طريق سلم وصول قابل للسحب، زاوية سلم تبلغ 45 درجة تقريبًا، تشغيل هيدروليكي |
ميزات BCS الجديدة (5) | واجهات USB وشبكة Lan (بروتوكول TCP/IP) وCAN BUS لتصدير البيانات |
المكونات (3) | مفتاح سلامة في مقعد المشغل لإيقاف الحركة تلقائيًا |
الأبعاد الداخلية للكابينة - الارتفاع | 2٬070 مم |
المكونات (1) | نافذة أرضية كبيرة للكابينة مزودة بشبكة قابلة للإزالة لتسهيل التنظيف |
المكونات (4) | عصا تحكم مدمجة في مسند ذراع المقعد القابل للضبط |
ميزات نظام التحكم في اللوحة (BCS) الجديد: | نظام المراقبة الإلكترونية وتسجيل البيانات والتشخيص للعلامات الحيوية وبيانات الخدمة للمحركات والنظام الهيدروليكي ونظام التشحيم |
المكونات (6) | مقعد إضافي من النوع القابل للطي به حزام أمان لشخص ثالث |
المواصفات | القيمة |
حلقة التأرجح | محمل بكرة ثلاثي الأشواط مع تروس داخلية مزودة بموانع تسرب |
سرعة التأرجح القصوى | 4.9 دورة في الدقيقة |
مجموعة إدارة التأرجح | ناقلا حركة كوكبيا الدوران صغيرا الحجم مع مواتير بكباس محوري |
فرملة الانتظار | فرامل متعددة الأقراص رطبة، محمّلة على ياي/يتم تحريرها هيدروليكيًّا |
الخصائص (2) | كل حزوز حلقة الدوران وحوض التشحيم للتروس الداخلية يتم توفيرها بواسطة نظام التشحيم المركزي الأوتوماتيكي |
الخصائص (1) | دائرة تأرجح مفتوحة مع الإبطاء التلقائي عندما تكون أذرع التحكم في الوضع المحايد |
المواصفات | القيمة |
وسادات الجنزير - كل جانب | 45 |
المكونات (1) | وسادات جنزير مطروقة ومزدوجة الحواف |
المكونات (6) | إنذار سير صوتي |
البكرات السفلية - على كلّ جانب | 8 |
سرعة السير - المرحلة الأولى - الحد الأقصى | 1.1 كم/س |
المكونات (4) | نظام شد الجنازير الهيدروليكي بالكامل والذاتي الضبط المزوّد بمراكم |
المكونات (5) | صمام تثبيط هيدروليكي أوتوماتيكي لمنع السرعة المفرطة أثناء السير نزولاً من منحدر |
فرامل الانتظار | فرامل متعددة الأقراص رطبة، محمّلة على ياي/يتم تحريرها هيدروليكيًّا |
سرعة السير - المرحلة الثانية - الحد الأقصى | 2.4 كم/س |
إمكانية صعود المنحدرات - مجموعات إدارة السير | نحو 54٪ |
المكونات (3) | تتم تقوية كل الأسطح المتحركة للعجلات المسننة ووحدات التباطؤ والبكرات ووصلات سلاسل الجنزير |
قوة الجر القصوى | 1٬183 kN |
مجموعات إدارة السير - لكل جانب | ناقل حركة واحد كوكبي الدوران مع موتورين بكباس محوري ثنائي المراحل |
المكونات (2) | روابط سلاسل متصلة بمسامير وجلب مقوّاة |
بكرات الدعم - كل جانب | 3 |
المواصفات | القيمة |
النوع (3) | حالة النظام وأعطاله معروضة بواسطة نظام التحكم في اللوحة |
السعة - برميل الشحم | 205 l |
النوع (1) | نظام تدريجي أحادي الدائرة مزود بمضخة مشغّلة هيدروليكيًّا للخدمة الشاقة وتحكم إلكتروني في الوقت |
النوع (2) | يتم توفير الشحم لمحمل بكرة التأرجح، وكل النقاط المحورية للملحق، ومحمل صندوق التروس المتأرجح |
المواصفات | القيمة |
النوع (5) | صمام طفو لوظيفة خفض ذراع الرافعة |
النوع (2) | فولاذ مقاوم للشد مع مصبوبات فولاذية صلبة في مناطق المحور |
النوع (3) | يتم تخفيف إجهاد ذراع الرافعة والأذرع بعد اللحام |
النوع (1) | ذراع رافعة وذراع مقاومان للالتواء بتصميم صندوق ملحوم |
النوع (4) | ممرات ضيقة ذات قضبان عند ذراع الرافعة |
المجارف مجهزة بـ | – مادة تبطين خاصة تغطي مناطق التآكل الرئيسية في الداخل والخارج<br>– أغطية الشفاه<br>– أغطية الأجنحة<br>– أغطية خلفية |
المواصفات | القيمة |
وسادات الجنزير القياسية | 800 مم |
الوزن أثناء التشغيل | 230٬200 كجم |
الضغط الأرضي | 22 N/cm² |
المواصفات | القيمة |
أقصى تدفق لزيت التأرجح | 783 لتر/دقيقة |
أقصى ضغط - الملحق | 310 bar |
الفلاتر (4) | فلاتر الضغط (6 ميكرون) لدائرة المؤازرة |
إدارة المضخة الإلكترونية تحتوي على (3) | إرجاع أوتوماتيكي للمضخات الرئيسية حتى إيقاف التدفق تمامًا |
الخصائص (2) | تبريد زيت تروس ناقل الحركة للمضخة |
أقصى ضغط - السير | 310 bar |
أقصى ضغط - التأرجح - التسارع | 310 bar |
الفلاتر (3) | فلاتر التدفق الكامل (10 ميكرون) لدائرة رجوع التبريد |
إدارة المضخة الإلكترونية تحتوي على (2) | تخصيص مضخة دائرة مخصصة |
الحد الأقصى لتدفق الزيت الإجمالي | 2٬350 لتر/دقيقة |
الفلاتر (2) | فلاتر التدفق الكامل (10 ميكرون) لدائرة رجوع كاملة |
المضخات الرئيسية | 6 مضخات لوحات رش متغيرة |
الفلاتر (1) | فلاتر ضغط عالٍ كاملة التدفق (100 ميكرون) للمضخات الرئيسية، مركّبة خلف كل مضخة مباشرةً |
إدارة المضخة الإلكترونية تحتوي على (4) | تخفيض أوتوماتيكي لعدد لفات سرعة المحرك في الدقيقة أثناء فترات الراحة من العمل |
الفلاتر (5) | فلتر زيت ناقل الحركة (40 ميكرون) |
إدارة المضخة الإلكترونية تحتوي على (5) | خفض تدفق زيت المضخات الرئيسية في درجات الحرارة العالية للزيت الهيدروليكي وفي درجات الحرارة العالية للمحرك |
إدارة المضخة الإلكترونية تحتوي على (1) | التحكم الإلكتروني في حدود الحمولة |
الخصائص (1) | وظيفة قطع الضغط لكل المضخات الرئيسية |
إجمالي حجم الزيت الهيدروليكي | 3٬500 l |
سعة الخزان الهيدروليكي | 2٬800 l |
أقصى ضغط - التأرجح - التباطؤ | 350 bar |
المواصفات | القيمة |
مزودة بـ (3) | مصباح المؤشر لامتلاء الخزان الهيدروليكي |
مزودة بـ (1) | قوارن سريعة لـ: - وقود الديزل<br>- سائل تبريد المحرك<br>- زيت تروس ناقل حركة المضخة<br>- زيت المحرك (وعاء الزيت)<br>- الزيت الهيدروليكي |
الخصائص | يمكن الوصول إلى منطقة الخدمة المركزية من مستوى الأرض. |
مزودة بـ (2) | مقبس البدء السريع من Cat |
المواصفات | القيمة |
أقصى قوة اقتلاع | 650 kN |
أقصى قوة مقاومة لف ورفع | 730 kN |
المواصفات | القيمة |
أقصى وصول للحفر | 15.9 m |
عمق الحفر الأقصى | 8.1 m |
أقصى ارتفاع للحفر | 13.9 m |
المواصفات | القيمة |
الوزن أثناء التشغيل | 230 t |
صافي حمولة الجرافة | 22 t |
المواصفات | القيمة |
سعة الجرافة القياسية ـ المحراث الخلفي (في حالة التكديس بنسبة 1: 1) | 12 متر³ |
المواصفات | القيمة |
إجمالي القدرة - SAE J1995 | 776 كيلووات |
موديل المحرك | Cat C32 ACERT |
صافي القدرة - SAE J1349 | 770 كيلووات |
المواصفات | القيمة |
إجمالي القدرة - SAE J1995 | 776 كيلووات |
صافي القدرة - ISO 9249 | 774 كيلووات |
صافي القدرة - SAE J1349 | 770 كيلووات |
الانبعاثات | يفي بمعايير الانبعاثات الصينية الخاصة بالطرق الوعرة من المرحلة III، المكافئة لمعايير للمستوى 2 |
المواصفات | القيمة |
المكونات (1) | نظام تقليل أكاسيد النيتروجين من Cat |
المكونات (7) | فلتر وقود على مرحلتين |
المكونات (3) | نظام الوقود MEUI™-C |
مولد تيار متردد | 275 أمبير |
التجويف | 145 مم |
المكونات (4) | مروحة رادياتير يتم تشغيلها هيدروليكيًا مع سرعة مروحة متغيرة يتم التحكم فيها إلكترونيًا |
عدد الأسطوانات | 12 |
الإزاحة | 32 l |
سعة خزان الوقود | 3٬600 l |
المكونات (5) | إدارة محرك المعالجة الدقيقة |
السرعة المقدرة | 1800 لفة في الدقيقة |
السحب | مزوَّد بشاحن توربيني ومبرّد بتبريد لاحق هواء إلى هواء |
المكونات (2) | محفزات أكسدة الديزل (DOC) المزدوجة |
المكونات (8) | فاصل ماء إضافي ذو سعة عالية يشمل مضخة تحضير كهربائية |
المكونات (9) | يتيح خزان الوقود الكبير تشغيل الماكينة على مدار 24 ساعة |
المكونات (6) | فلاتر هواء للخدمة الشاقة |
الحد الأقصى للارتفاع من دون خفض القدرة | 2925 م (9600 قدم) - فوق مستوى سطح البحر (a.s.l.) |
الشوط | 162 مم |
التصنيع والطراز | Cat C32 ACERT |
المواصفات | القيمة |
المكونات (3) | فلاتر هواء للخدمة الشاقة |
المكونات (4) | فلتر وقود على مرحلتين |
سعة خزان الوقود | 3٬600 l |
عدد الأسطوانات | 12 |
المكونات (2) | إدارة محرك المعالجة الدقيقة |
الإزاحة | 32 l |
الحد الأقصى للارتفاع من دون خفض القدرة | 3622 م (11884 قدمًا) - فوق مستوى سطح البحر (a.s.l.) |
التجويف | 145 مم |
المكونات (1) | مروحة رادياتير يتم تشغيلها هيدروليكيًا مع سرعة مروحة متغيرة يتم التحكم فيها إلكترونيًا |
الشوط | 162 مم |
السحب | مزوَّد بشاحن توربيني ومبرّد بتبريد لاحق هواء إلى هواء |
المكونات (5) | فاصل ماء إضافي ذو سعة عالية يشمل مضخة تحضير كهربائية |
السرعة المقدرة | 1800 لفة في الدقيقة |
مولد تيار متردد | 275 أمبير |
التصنيع والطراز | Cat C32 ACERT |
المكونات (6) | يتيح خزان الوقود الكبير تشغيل الماكينة على مدار 24 ساعة |
المواصفات | القيمة |
إجمالي القدرة - SAE J1995 | 771 كيلووات |
صافي القدرة - ISO 9249 | 764 كيلووات |
صافي القدرة - SAE J1349 | 761 كيلووات |
الانبعاثات | يفي بمعايير الانبعاثات من المستوى 4 النهائي والمرحلة الخامسة. |
المواصفات | القيمة |
صافي القدرة - SAE J1349 | 761 كيلووات |
إجمالي القدرة - SAE J1995 | 771 كيلووات |
موديل المحرك | Cat® C32 ACERT™ |
تعرف على مزيد من المعلومات حول Cat المجراف الهيدروليكي 6020B.
