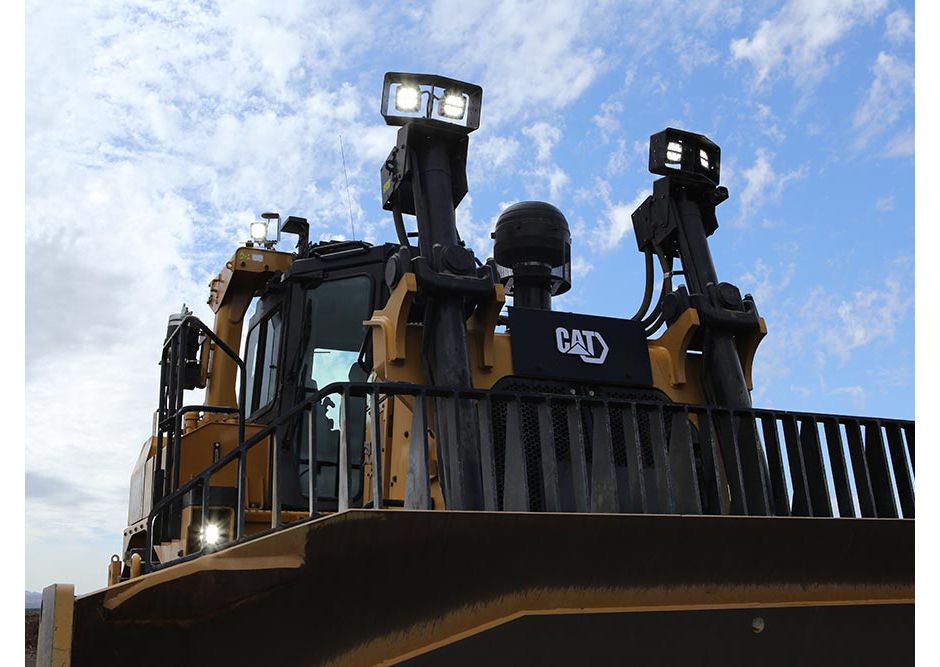

البلدوزر Cat® D9 عبارة عن ماكينة متعددة الاستخدامات مصممة لاستخدامها في مجموعة متنوعة من الأغراض، مثل تفتيت الغطاء الترابي، وأعمال التجريف الكبيرة، والتكديس، والرفع والجر، وصيانة المواقع، ودعم الأسطول والاستصلاح. ويمكن تجهيزه بعدد من الشفرات الاختيارية لتلبية الاحتياجات الخاصة بالموقع. ويتميز بلدوزر Cat D9 بالموثوقية العالية والتكامل التام للأنظمة، حيث تعمل مكوناته معًا لضمان الأداء الفائق والتوافر العالي والعمر الطويل. وتعمل ميزات مثل محول عزم دوران قابض العضو الساكن الجديد على تعزيز الكفاءة والحد من استهلاك الوقود، كما يعمل عدد من الحلول التقنية المدمجة على زيادة الكفاءة والأداء. وهذه التحسينات - وغيرها المزيد - تجعل البلدوزر D9 يتميز بتكلفة إجمالية أقل لكل وحدة من المواد المنقولة.
يقوم محول عزم الدوران ذو قابض العضو الساكن بتحرير العضو الساكن تلقائيًا عندما لا تكون مضاعفة عزم الدوران مطلوبة مع الحمل المنخفض،…
الكابينة لا مثيل لها، فهي تتميز ببيئة عمل محسنة، ومقعد تعليق هوائي قابل للتعديل بالكامل وتحكم أوتوماتيكي في درجة الحرارة. يم…
توفر محطة المشغل مساحة رؤية استثنائية، بفضل غطاء المحرك المستدق، وخزان الوقود المستدق، وحامل الكسارة الضيق، وبهذا تمنح المشغل مجال…
يوفر التوجيه التفاضلي نصف قطر دوران ضيق، ويحافظ على سرعة أرضية عالية في أثناء الدوران. تتيح أدوات التحكم في ناقل الحركة الكو…
تتميز الماكينة D9 بتعدد استخدامات كافٍ لجعلها ملائمة لمجموعة متنوعة من الأغراض وهي مثالية للاستخدام في الإنشاءات الثقيلة والمحاجر…
يتيح لك نظام Product Link™ Elite نقل المعلومات الخاصة بموقع معداتك وتشغيلها وحالتها عن بُعد. يعمل مساعد الشفرة التلقائي (ABA…
تسهم ميزات مثل نظام التشحيم التلقائي (AutoLube) المدمج بالماكينة، ونقاط التشحيم القليلة، وفترات تغيير الفلاتر الطويلة، وإزالة المك…
تتميز شفرات Cat، التي تتطابق تمامًا مع الماكينة D9، بقوة كبيرة في التعامل مع المواد الصلبة وتوفر إمكانات تحميل فائقة. تتمتع…
تم تصنيع الإطار لامتصاص أحمال الصدمات وقوى الالتواء العالية التي تواجهها الماكينة في استخدامات التجريف والتكسير الصعبة. تم ت…
يتميز الموديل D9 بتصميم يقلل من استهلاكه للوقود، وبالتالي يحد من انبعاثات المحرك. يفي المحرك بمعايير المستوى 4 النهائي ويقلل…
المواصفات | القيمة |
موديل المحرك | Cat® C18 |
قدرة المحرك - صافي SAE J1349 / ISO 9249 | 337 كيلووات |
التجويف | 145 مم |
الشوط | 183 مم |
الإزاحة | 18.1 l |
قوة المحرك - الإجمالي وفقًا لمعايير SAE J1995 | 363 كيلووات |
قدرة المحرك - ISO 14396 | 357 كيلووات |
الانبعاثات | معايير مكافئة لمعايير وكالة حماية البيئة (EPA) الأمريكية من المستوى 2 |
ملاحظة (1) | تنطبق جميع تقييمات المحرك عند 1750 دورة في الدقيقة. |
ملاحظة (2) | لا يلزم خفض القدرة حتى ارتفاع 4267 م (14000 قدم). |
المواصفات | القيمة |
موديل المحرك | Cat® C18 |
التجويف | 145 مم |
الشوط | 183 مم |
الإزاحة | 18.1 l |
قوة المحرك - الإجمالي وفقًا لمعايير SAE J1995 | 356 كيلووات |
قدرة المحرك - ISO 14396 | 349 كيلووات |
قدرة المحرك - صافي SAE J1349 / ISO 9249 | 328 كيلووات |
الانبعاثات | وكالة حماية البيئة (EPA) الأمريكية من المستوى 4 النهائي/الاتحاد الأوروبي المرحلة V |
ملاحظة (1) | تنطبق جميع تقييمات المحرك عند 1750 دورة في الدقيقة. |
ملاحظة (2) | لا يلزم خفض القدرة حتى ارتفاع 2499 م (8200 قدم). |
المواصفات | القيمة |
خزان الوقود (تعبئة البداية) | 963 l |
خزان سائل عادم الديزل (DEF) (المستوى 4 فقط) | 36 l |
خزان الوقود (الملء السريع) | 939 l |
نظام التبريد | 81.3 l |
علبة مرافق المحرك* | 36 l |
مجموعة نقل الحركة | 150 l |
مجموعة الإدارة النهائية (كل على حدة) | 15 l |
إطارات البكرات (كل على حدة) | 45 l |
زيت أعمدة محور الارتكاز | 30 l |
خزان النظام الهيدروليكي | 89 l |
ملاحظة | *مع فلاتر زيت. |
ملاحظة 2 | يُسمح بخلائط وقود الديزل الحيوي حتى B20 (مزيج 20% من حيث الحجم) عند مزجه مع 15 جزءًا في المليون (مجم/كجم) من الكبريت أو أقل من وقود ديزل ذي نسبة كبريت منخفضة للغاية (ULSD). يجب أن يفي B20 بمواصفات ASTM D7467 (يجب أن يفي مخزون خليط الديزل الحيوي بمواصفات الديزل الحيوي من Cat ، وهما ASTM D6751 أو EN 14214). يلزم وجود زيوت DEO-ULSTM من Cat أو الزيوت التي تفي بمواصفات Cat ECF-3 وAPI CJ-4 وACEA E9. راجع دليل التشغيل والصيانة (OMM) الخاص بك لمعرفة مزيد من التوصيات الخاصة بالوقود الخاصة بالماكينة. |
ملاحظة 3 | يتعين على جميع محركات الديزل التي لا تعمل على الطرق العامة والمتوافقة مع معايير المستوى 4 النهائي استخدام: – وقود ديزل ذي نسبة كبريت منخفضة للغاية (ULSD) فقط، والذي يحتوي على 15 جزءًا في المليون (مجم/كجم) من الكبريت أو أقل. |
ملاحظة 4 | يجب أن يفي سائل عادم الديزل (DEF) المستخدم في أنظمة التقليل الحفزي الانتقائي (SCR) من Cat بالمتطلبات المنصوص عليها في المعيار 22241 للمنظمة الدولية للمعايير (ISO). |
المواصفات | القيمة |
الوزن التشغيلي | 49٬988 كجم |
وزن الشحن | 38٬271 كجم |
ملاحظة (1) | يشتمل وزن D9 التشغيلي على أدوات التحكم الهيدروليكية وأسطوانة إمالة الشفرة وسائل التبريد ومواد التشحيم وخزان الوقود الممتلئ وهياكل الحماية من الانقلاب (ROPS)، وكابينة الحماية من الأجسام المتساقطة (FOPS)، وشفرة SU، والكسارة الأحادية الساق، ومداسات المحرك ES 610 مم (24 بوصة) والمشغِّل. |
ملاحظة (2) | يشمل وزن D9 التشغيلي هيكل الماكينة الأساسي مع الكابينة والعمود المحوري وإطارات البكرات والجنزير وهياكل الحماية من الانقلاب (ROPS). |
المواصفات | القيمة |
نوع المضخة | نوع المكبس الموجَّه للحدافة |
خرج المضخة - التوجيه | 363 لتر/دقيقة |
مضخة المروحة | 80 لتر/دقيقة |
تدفق أسطوانة الإمالة - تدفق طرف القضيب | 200 لتر/دقيقة |
تدفق أسطوانة الإمالة - تدفق طرف الرأس | 200 لتر/دقيقة |
إعداد صمام تصريف أسطوانة الرفع | 26٬200 كيلو باسكال |
إعداد صمام تصريف أسطوانة الإمالة | 19٬300 كيلو باسكال |
الكسارة - الرفع - إعداد صمام التصريف | 26٬200 كيلو باسكال |
الكسارة - الخطوة - إعداد صمام التصريف | 26٬200 كيلو باسكال |
نظام التوجيه - الضغط | 40٬500 كيلو باسكال |
سعة الخزان | 89 l |
ملاحظة (1) | تم قياس خرج مضخة التوجيه عند 1750 دورة في الدقيقة و30 ألف كيلو باسكال (4350 رطلاً لكل بوصة مربعة). |
ملاحظة (2) | تم قياس خرج مضخة المعدة عند 1750 دورة في الدقيقة و20 ألف كيلو باسكال (2900 رطل لكل بوصة مربعة). |
ملاحظة (3) | تم قياس خرج مضخة المروحة عند 1750 دورة في الدقيقة و17 ألف كيلو باسكال (2470 رطلاً لكل بوصة مربعة). |
المواصفات | القيمة |
نوع المداس | الخدمة الفائقة |
العرض - المداس | 610 مم |
المداسات/الجانب | 43 |
ارتفاع الحافة | 84 مم |
الخطوة | 240 مم |
الخلوص الأرضي | 459 مم |
مقاس الجنزير | 2٬250 مم |
الطول - الجنزير على الأرض | 3٬470 مم |
منطقة ملامسة الأرض | 4.23 m² |
بكرات الجنزير/الجانب | 8 |
عدد بكرات الحامل | 1 لكل جانب (اختياري) |
المواصفات | القيمة |
نوع التوجيه | المجموعة التفاضلية |
نوع الفرامل | قرص رطب مزود بزنبرك |
قطر الفرامل | 393.7 مم |
عدد الفرامل | 8 |
المواصفات | القيمة |
مكيف الهواء | يحتوي نظام تكييف الهواء في هذا الجهاز على المبرد R134a المكون من غاز مفلور يؤدي للاحتباس الحراري (دليل الاحتباس الحراري = 1430) ويحتوي النظام على 2.1 كجم من المبرد الذي يعادل 3.003 أطنان مترية من غاز ثاني أكسيد الكربون. |
المواصفات | القيمة |
هيكل الحماية من الانقلاب (ROPS) | يفي هيكل الحماية من الانقلاب (ROPS) بالمعايير التالية ISO 3471:2008. |
هيكل الحماية من الأجسام المتساقطة (FOPS) | هيكل الحماية من المواد المتساقطة (FOPS) يفي بالمعيار التالي ISO 3449:2005 من المستوى II. |
الصوت | يبلغ متوسط مستوى قوة الصوت الديناميكي لدى المراقب عند استخدام المعيار ISO 6395:2008 لقياس قيمة الآلة هو 116 ديسيبل (A). تم إجراء القياس عند نسبة 70% من السرعة القصوى لمروحة تبريد المحرك. قد يختلف مستوى الصوت باختلاف سرعات مروحة تبريد المحرك. ملاحظة: عدم اليقين في مستوى قدرة الصوت الديناميكي هو +/- 2 ديسيبل (A). |
الصوت (1) | يبلغ متوسط مستوى ضغط الصوت المعلن عند المشغل عند استخدام المعيار ISO 6396:2008 لقياس القيمة لكابينة مغلقة 71 ديسيبل (A). تم إجراء القياس عند نسبة 70% من السرعة القصوى لمروحة تبريد المحرك. قد يختلف مستوى الصوت باختلاف سرعات مروحة تبريد المحرك. تم تركيب الكابينة وصيانتها بشكل سليم. *تم إجراء القياسات فيما كانت أبواب الكابينة ونوافذها مغلقة. ملاحظة: عدم اليقين في مستوى ضغط الصوت الديناميكي لدى المشغل هو +/- 2 ديسيبل (A). |
الصوت (2) | قد يكون من الضروري حماية السمع عند تشغيل الماكينة من كابينة مشغل تظل مفتوحة لفترات ممتدة، أو أثناء العمل في بيئة صاخبة، أو إذا لم تتلق الكابينة الصيانة الملائمة. |
المواصفات | القيمة |
1.0. أمامي | 3.5 كم/س |
2.0. أمامي | 6.3 كم/س |
3.0. أمامي | 11 كم/س |
1.0 خلفي | 4.4 كم/س |
2.0 خلفي | 7.8 كم/س |
3.0 خلفي | 13.6 كم/س |
النوع | ناقل حركة الطاقة الكوكبي الدوران |
المواصفات | القيمة |
سعة الشفرة (SAE J1265) | 13.6 متر³ |
عرض الشفرة (عند اللقم الطرفية) | 4٬350 مم |
ارتفاع الشفرة | 1٬934 مم |
عمق الحفر الأقصى | 606 مم |
الخلوص الأرضي عند الرفع الكامل | 1٬422 مم |
الحد الأقصى للإمالة | 940 مم |
وزن الشفرة | 4٬802 كجم |
إجمالي الوزن التشغيلي* (مع الشفرة والكسارة الأحادية الساق) | 49٬988 كجم |
ملاحظة | * يشمل الوزن التشغيلي الإجمالي: المكونات الهيدروليكية ذات الإمالة المفردة وسائل التبريد ومواد التشحيم وخزان الوقود الممتلئ وهيكل ROPS والكابينة FOPS ومداسات الجنزير ES مقاس 610 مم (24 بوصة) والشفرة ونوع الكسارة المشار إليهما. |
المواصفات | القيمة |
سعة الشفرة (SAE J1265) | 16.6 متر³ |
عرض الشفرة (عند اللقم الطرفية) | 4٬680 مم |
ارتفاع الشفرة | 1٬934 مم |
عمق الحفر الأقصى | 606 مم |
الخلوص الأرضي عند الرفع الكامل | 1٬422 مم |
الحد الأقصى للإمالة | 1٬014 مم |
وزن الشفرة | 5٬450 كجم |
إجمالي الوزن التشغيلي* (مع الشفرة والكسارة الأحادية الساق) | 50٬513 كجم |
ملاحظة | *يشمل الوزن التشغيلي الإجمالي: المكونات الهيدروليكية ذات الإمالة المفردة وسائل التبريد ومواد التشحيم وخزان الوقود الممتلئ وهيكل ROPS والكابينة FOPS ومداسات الجنزير ES مقاس 610 مم (24 بوصة) والشفرة ونوع الكسارة المشار إليهما. |
المواصفات | القيمة |
قوة الاختراق القصوى* (ساق عمودية) | 158 kN |
الحد الأقصى للاختراق (الطرف القياسي) | 1٬231 مم |
قوة الانتزاع | 332 kN |
تم رفع الحد الأقصى للخلوص - تحت الحافة، مثبت في الفتحة السفلية | 882 مم |
عدد الجرابات | 1 |
الوزن | 4٬854 كجم |
إجمالي الوزن التشغيلي* (مع الشفرة SU والكسارة المشار إليها) | 49٬988 كجم |
ملاحظة | *يشمل الوزن التشغيلي الإجمالي: المكونات الهيدروليكية ذات الإمالة المفردة وسائل التبريد ومواد التشحيم وخزان الوقود الممتلئ وهيكل ROPS والكابينة FOPS ومداسات الجنزير ES مقاس 610 مم (24 بوصة) والشفرة ونوع الكسارة المشار إليهما. |
المواصفات | القيمة |
قوة الاختراق القصوى* (ساق عمودية) | 172 kN |
الحد الأقصى للاختراق (الطرف القياسي) | 1٬727 مم |
قوة الانتزاع | 331 kN |
تم رفع الحد الأقصى للخلوص - تحت الحافة، مثبت في الفتحة السفلية | 817 مم |
عدد الجرابات | 1 |
الوزن | 4٬981 كجم |
إجمالي الوزن التشغيلي* (مع الشفرة SU والكسارة المشار إليها) | 50٬115 كجم |
ملاحظة | *يشمل الوزن التشغيلي الإجمالي: المكونات الهيدروليكية ذات الإمالة المفردة وسائل التبريد ومواد التشحيم وخزان الوقود الممتلئ وهيكل ROPS والكابينة FOPS ومداسات الجنزير ES مقاس 610 مم (24 بوصة) والشفرة ونوع الكسارة المشار إليهما. |
المواصفات | القيمة |
قوة الاختراق القصوى - ساق عمودية | 154 kN |
الحد الأقصى للاختراق - الطرف القياسي | 798 مم |
قوة الانتزاع - الكسارة المتعددة السيقان بسن واحدة | 361 kN |
تم رفع الحد الأقصى للخلوص - تحت الحافة، مثبت في الفتحة السفلية | 879 مم |
عدد الجرابات | 3 |
الوزن | 5٬550 كجم |
إجمالي الوزن التشغيلي* - مع الشفرة SU والكسارة | 50٬684 كجم |
ملاحظة | * يشمل الوزن التشغيلي الإجمالي: المكونات الهيدروليكية ذات الإمالة المفردة وسائل التبريد ومواد التشحيم وخزان الوقود الممتلئ وهيكل ROPS والكابينة FOPS ومداسات الجنزير ES مقاس 610 مم (24 بوصة) والشفرة ونوع الكسارة المشار إليهما. |
المواصفات | القيمة |
موديل الونش | PA 140VS |
الوزن* | 1٬790 كجم |
سعة الزيت | 15 l |
عرض الأسطوانة | 320 مم |
قطر الكابل السلكي - الموصى به | 28 مم |
قطر الكابل السلكي - الاختياري | 32 مم |
سعة الأسطوانة القصوى - طول الكابل الموصى به | 78 m |
سعة الأسطوانة القصوى - طول الكابل الاختياري | 62 m |
حجم حلقة الكابل السلكي - القطر الخارجي | 60 مم |
حجم حلقة كابل الأسلاك - الطول | 70 مم |
ملاحظة | *يشير الوزن الموضح إلى الرافعة الأساسية فقط. لا يشمل ترتيب التركيب أو ترتيب التحكم أو الزيت أو الحبل السلكي. مع ثقل الموازنة: 3700 كجم (8150 رطلاً). |
ملاحظة (2) | سرعة متغيرة، ودفع هيدروليكي، ونظام فرملة مزدوج، ودليل إمرار ثلاثي البكرات. |
المواصفات | القيمة |
الخلوص الأرضي* | 459 مم |
مقاس الجنزير | 2٬250 مم |
العرض - بدون مرتكز الدوران - المداس القياسي | 2٬870 مم |
العرض - عند مرتكز الدوران | 3٬310 مم |
الارتفاع ـ كابينة هيكل الحماية من الأجسام المتساقطة (FOPS)* | 3٬820 مم |
الارتفاع - قمة المدخنة* | 3٬876 مم |
الارتفاع ـ هيكل الحماية من الانقلاب (ROPS)/المظلة* | 4٬000 مم |
ارتفاع قضيب الجر (مركز الشوكة المفصلية) * | 763 مم |
الطول - الجنزير على الأرض | 3٬470 مم |
الطول الإجمالي - الجرار الأساسي | 4٬910 مم |
الطول - الجرار الأساسي - مع قضيب الجر | 5٬242 مم |
الطول - الجرار الأساسي - مع رافعة | 5٬545 مم |
الطول - مع شفرة SU** | 6٬601 مم |
الطول - مع الشفرة U | 6٬967 مم |
الطول - مع الكسارة الأحادية الساق | 6٬529 مم |
الطول - مع الكسارة المتعددة السيقان | 6٬538 مم |
الطول الإجمالي - شفرة SU/كسارة SS | 8٬219 مم |
ملاحظة (1) | * يشمل ارتفاع الحواف للأبعاد الإجمالية على الأسطح الصلبة. |
