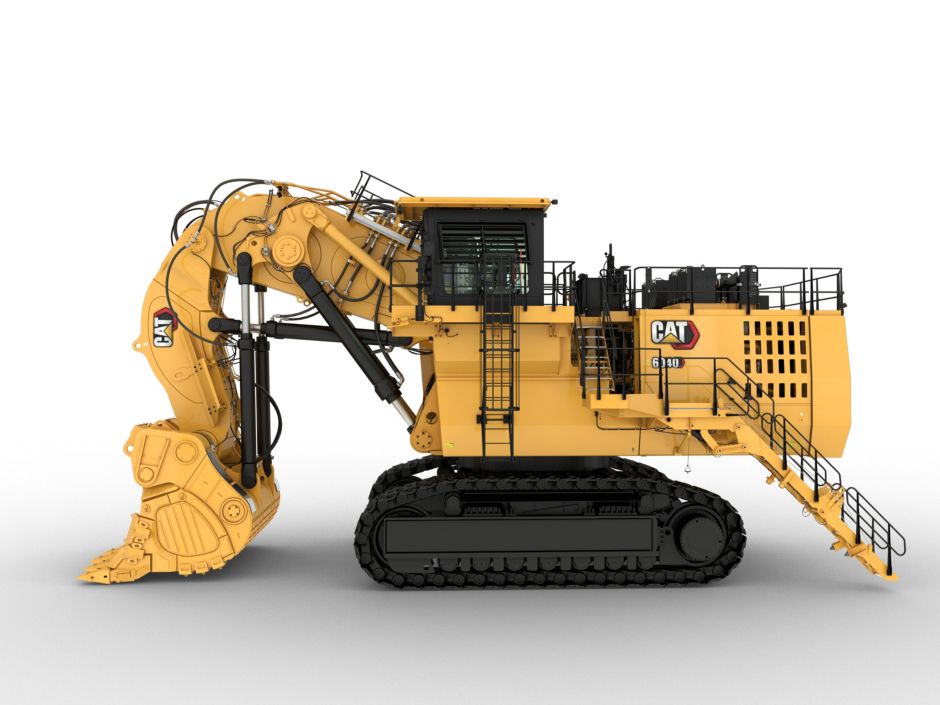

إن مجراف التعدين الهيدروليكي Cat® 6040 موثوق به في مواقع العمل في كل أنحاء العالم - فهو يوفر باستمرار الإنتاجية التي تطلبها مع المتانة التي تتوقعها. ويشتهر هذا المجراف الذي أثبت كفاءته بالأداء الفائق والموثوقية العالية، وهو معزز بدعم ميداني من شبكة وكلاء Cat.لكننا نسعى على الدوام لإيجاد طرق لتحسين الماكينة 6040. وقد أدخلنا تحسينات تتيح الوصول بالإنتاج إلى الذروة، حيث توفر مُدَد دورات سريعة وقوى حفر عالية. ونجحنا كذلك في زيادة وقت التشغيل من خلال جعل الماكينة 6040 أكثر موثوقية وأسهل في الخدمة. وهي تتوفر الآن للبلدان ذات المتطلبات التنظيمية عالية الصرامة والبلدان ذات المتطلبات التنظيمية الأقل صرامة بمحركات تفي بمعايير الانبعاثات الخاصة بوكالة حماية البيئة (EPA) الأمريكية من المستوى 4 النهائي/والاتحاد الأوروبي من المرحلة V بدون الحاجة إلى سائل عادم الديزل (DEF) - وهو ما يوفر الوقت والتكلفة في أثناء الصيانة.
يوفر زجاج الأمان في جميع النوافذ والزجاج الأمامي المصفح الحماية للمشغلين. خمسة مفاتيح لإيقاف التشغيل في حالة الطوارئ، أحدها…
سهولة الوصول إلى المكونات الإلكترونية سهلة الاستخدام والغنية بالمعلومات الموجودة في الماكينة، بالإضافة إلى شاشة ملونة كبيرة تعمل ب…
إطارات مدمجة للهيكل والزحاف مع هيكل Cat® السفلي المخصص للخدمة الشاقة، وهو ما يطيل عمر الخدمة حتى 30%. وحدات تباطؤ وبكرات مح…
محركات Cat C32 المتانة، والتي توفر أداءً لا مثيل له، وتولد قدرة عالية، وتتميز بموثوقية مؤكدة، ولقد أثبتت كفاءتها في تحمل الظروف ال…
تم تصميم الجرافات وأدوات التعشيق الأرضية (GET) لزيادة المتانة والإنتاجية إلى أقصى حد ممكن، وهي تتوافق بشكل مثالي مع المجراف الذي ت…
قابلية اتصال أكبر مع نظام Product Link™ Elite المُحسَّن، مما يزيد من توفر البيانات التي يوفرها الموديل 6040. إمكانات تشخيصية…
تنظيم أفضل للخراطيم والمكونات، بالإضافة إلى تكامل خراطيم ووصلات Cat، ما يوفر موثوقية وأداءً رائدين في المجال وقدرة على تدبير المصا…
محرك C32 معتمد يفي بالمتطلبات التنظيمية عالية الصرامة ويلبي متطلبات معايير الانبعاثات الخاصة بوكالة حماية البيئة (EPA) الأمريكية م…
المواصفات | القيمة |
خرج المحرك - SAE J1995 | 1٬550 كيلووات |
صافي حمولة الجرافة | 39.6 t |
الوزن أثناء التشغيل | 404.6 t |
ملاحظة | المواصفات أعلاه تسري على تكوين المجراف الأمامية HRC. تتوفر تكوينات المحراث الخلفي والتكوينات عديمة الجزء الأمامي كذلك لكلّ من HRC وLRC. |
المواصفات | القيمة |
موديل المحرك | 2 × C32 من Cat |
صافي القدرة - SAE J1349 | 1٬428 كيلووات |
المواصفات | القيمة |
إجمالي القدرة - SAE J1995 | 1٬550 كيلووات |
ملاحظة | خرج الطاقة يتعلق بالمحركات ذات المتطلبات التنظيمية العالية. تتوفر أيضًا محركات ذات متطلبات تنظيمية أقل. |
المواصفات | القيمة |
عدد الأسطوانات - كل محرك | 12 |
التجويف | 145 مم |
الشوط | 162 مم |
الإزاحة | 32.1 l |
السحب | مزوَّد بشاحن توربيني ومبرّد بتبريد لاحق هواء إلى هواء |
المكونات (1) | فاصل مياه إضافي عالي السعة |
المكونات (2) | فلتر وقود ذو مرحلتين بما في ذلك فاصل الماء |
المكونات (3) | فلاتر هواء للخدمة الشاقة |
المكونات (4) | إدارة محرك المعالجة الدقيقة |
المكونات (5) | مروحة رادياتير يتم تشغيلها هيدروليكيًا مع سرعة مروحة يتم التحكم فيها إلكترونيًا |
سعة خزان الوقود | 7٬940 l |
الانبعاثات | يفي بمعايير الانبعاثات الخاصة بوكالة حماية البيئة (EPA) الأمريكية من المستوى 4 النهائي والاتحاد الأوروبي (EU) من المرحلة V |
المواصفات | القيمة |
جهد النظام | 24 فولت |
البطاريات في التركيب التسلسلي/المتوازي | 6 × 210 أمبير في الساعة - 12 فولت لكلٍّ؛ 630 أمبير في الساعة - 24 فولت إجمالاً |
المكونات (1) | 6 بطاريات لا تتطلب صيانة |
المكونات (2) | مرحلات ومفاتيح عزل البطارية |
المكونات (3) | مفاتيح توقف في حالة الطوارئ يمكن الوصول إليها من المستوى الأرضي وفي وحدة المحرك وفي كابينة المشغل |
المكونات (4) | 14 وحدة من مصابيح العمل ذات الإضاءة الغامرة والسطوع العالي نوع LED |
المكونات (5) | 11 مصباح خدمة عالي السطوع من نوع LED |
المواصفات | القيمة |
6040 FS - وسادات الجنزير القياسية | 1٬200 مم |
6040 FS - الوزن أثناء التشغيل | 404٬600 كجم |
6040 FS - الضغط الأرضي | 24.1 نيوتن/سم2 (35.0 رطلاً في البوصة المربعة) |
6040 - وسادات الجنزير القياسية | 1٬200 مم |
6040 - الوزن أثناء التشغيل | 407٬300 كجم |
6040 - الضغط الأرضي | 24.3 نيوتن/سم2 (35.3 رطلاً في البوصة المربعة) |
ملاحظة | تتوفر وسادات الجنزير مقاس 1600 مم كميزة اختيارية |
6040 FS - ملاحظة | تتوفر وسادات الجنازير الأخرى عند الطلب |
المواصفات | القيمة |
سعة الخزان الهيدروليكي - إصدار الديزل - بشكل تقريبي | 3٬400 l |
إجمالي حجم الزيت الهيدروليكي - إصدار الديزل - بشكل تقريبي | 5٬800 l |
المضخات الرئيسية - إصدار الديزل | 4 من مضخات لوحات الرش المتغيرة |
المضخات الرئيسية - أقصى تدفق للزيت - إصدار الديزل | 4 × 724 لترًا/دقيقة (4 × 191 غالونًا/دقيقة) |
أقصى ضغط - الملحق | 300 bar |
أقصى ضغط - السير | 350 bar |
مضخات التأرجح - إصدار الديزل | 4 وحدات من مضخة لوحات الرش القلابة |
مضخات التأرجح - أقصى تدفق للزيت - إصدار الديزل | 4 × 321 لترًا/دقيقة (4 × 85 غالونًا/دقيقة) |
أقصى ضغط - مضخات التأرجح | 350 bar |
المواصفات | القيمة |
القُطر - المروحة | 1٬524 مم |
تدفق زيت مضخات التبريد - إصدار الديزل | 2 × 799 لترًا/دقيقة (2 × 211 غالونًا/دقيقة) |
الخصائص (1) | يعدّ نظام التبريد مستقلاً بشكل كامل عن كل الدوائر الرئيسية، أي أن سعة التبريد الخاضعة للتحكم تكون متاحة طالما كان المحرك قيد التشغيل |
الخصائص (2) | يتم التحكم في سرعة المروحة حراريًا |
الخصائص (3) | كفاءة تبريد عالية للغاية لضمان درجة الحرارة المثلى للزيت |
المكونات (1) | مضخات تبريد من النوع الترسي الذي يوفر كميّات كبيرة ذات ضغط منخفض من الزيت إلى المبرّدات المصنوعة من الألومنيوم |
المكونات (2) | مضخات كباسية محورية متغيرة تزود المراوح بزيت منخفض الحجم وعالي الضغط |
القُطر - المروحة | 2 × 1524 مم (2 × 60 بوصة) |
المواصفات | القيمة |
مجموعة إدارة التأرجح | 3 ناقلات حركة كوكبية الدوران صغيرة الحجم مع مواتير بكباس محوري |
فرملة الانتظار | فرامل متعددة الأقراص رطبة، محمّلة على ياي/يتم تحريرها هيدروليكيًّا |
سرعة التأرجح القصوى - إصدار الديزل | 4.7 دورة في الدقيقة |
حلقة التأرجح | محمل بكرة ثلاثي الأشواط مع تروس داخلية مزودة بموانع تسرب |
الخصائص (1) | ماسحات الأوساخ في حلقة التأرجح لمنع تراكم الحطام بين حلقة التأرجح والهيكل |
الخصائص (2) | دائرة التأرجح المغلقة الحلقة مع التحكم في العزم |
الخصائص (3) | الكبح الهيدروليكي لحركة التأرجح من خلال التحكم المعادل |
الخصائص (4) | كل الحزوز والتروس الداخلية لحلقة التأرجح يتم توفيرها بواسطة نظام التشحيم المركزي الأوتوماتيكي |
المواصفات | القيمة |
سرعة السير - المرحلة الأولى - الحد الأقصى | 1.5 كم/س |
سرعة السير - المرحلة الثانية - الحد الأقصى | 2.5 كم/س |
قوة الجر القصوى | 2٬097 kN |
إمكانية صعود المنحدرات - مجموعات إدارة السير - الحد الأقصى | 57 % |
وسادات الجنزير - كل جانب | 42 |
البكرات السفلية - على كلّ جانب | 7 |
بكرات الدعم - كل جانب | بكرتان بينهما لوح انزلاقي |
مجموعات إدارة السير - لكل جانب | ناقل حركة واحد كوكبي الدوران مع موتورين بكباس محوري ثنائي المراحل |
فرملة الانتظار | فرامل رطبة متعددة الأقراص، يتم تعشيقها بواسطة زنبرك/تحريرها هيدروليكيًا |
المكونات (1) | تتم تقوية كل الأسطح المتحركة للعجلات المسننة ووحدات التباطؤ والبكرات ووصلات الجنزير |
المكونات (2) | إنذار السير الصوتي |
المكونات (3) | وصلات وسائد مجمعة مصبوبة مزدوجة الحواف مع جلب مربوطة بمسامير كاملة الطفو مقوّاة |
المكونات (4) | كل مناطق تلامس أسنان عجلة التروس ووصلات الوسائد تكون مقوّاة |
المكونات (5) | نظام شد الجنازير الهيدروليكي بالكامل والذاتي الضبط المزوّد بمراكم غشائي |
المكونات (6) | صمام تثبيط هيدروليكي أوتوماتيكي لمنع السرعة المفرطة أثناء السير نزولاً من منحدر |
المواصفات | القيمة |
مستوى رؤية المشغل - بشكل تقريبي | 6.8 m |
الأبعاد الداخلية للكابينة - الطول | 2٬200 مم |
الأبعاد الداخلية للكابينة - العرض | 1٬600 مم |
الأبعاد الداخلية للكابينة - الارتفاع | 2٬150 مم |
المكونات (1) | تبديل وسادة المقعد لتحييد مفاتيح التحكم الهيدروليكية تلقائيًا عندما يغادر المشغل المقعد |
المكونات (2) | مقعد مريح مبطن بوسادات هوائية وقابل للضبط بطرق متعددة ويتميز بمسند لأسفل الظهر وتسخين للمقعد وحزام أمان، ومساند للرأس والذراعين |
المكونات (3) | الحاجبات الدوارة في جميع النوافذ |
المكونات (4) | الزجاج الأمامي المزوّد بماسحة/غاسلة التشغيل المتقطع المتوازية |
المكونات (5) | زجاج أمان من كل الجوانب، وزجاج أمامي مصفح، ونافذة جانبية انزلاقية |
المكونات (6) | واقي حماية المشغل (الواقي العلوي) |
المكونات (7) | نظام التدفئة والتهوية وتكييف الهواء (HVAC) الفردي مع خيار للحصول على نظام HVAC مزدوج |
المكونات (8) | مفاتيح التحكم بعصا التحكم المدمجة في وحدات تحكم المقاعد القابلة للضبط بشكل مستقل |
المكونات (9) | مقعد إضافي من النوع القابل للطي مع حزام أمان |
المكونات (10) | واقيات الشمس الخارجية على النوافذ الجانبية والخلفية |
المكونات (11) | سلم طوارئ منزلق (من النوع القلاب) مع قفص للسلم |
المكونات (12) | الوصول إلى الماكينة عن طريق سلم وصول قابل للسحب، زاوية سلم تبلغ 45 درجة تقريبًا، تشغيل هيدروليكي |
المكونات (13) | لوحة أجهزة قياس قوية، بما في ذلك شاشة BCS ملونة كبيرة بتقنية الانعكاس |
ميزات نظام التحكم في اللوحة (BCS III) (1) | واجهات USB وشبكة Lan (بروتوكول TCP/IP) وCAN BUS لتصدير البيانات |
ميزات نظام التحكم في اللوحة (BCS III) (2) | وثائق بتنسيق PDF على الشاشة (مثل تعليمات التشغيل، والكتيب الفني، وكتالوج قطع الغيار، ومخطط الدائرة الكهربائية) |
ميزات نظام التحكم في اللوحة (BCS III) (3) | لوحة قياسات قوية بما في ذلك شاشة ملونة كبيرة (12 بوصة) تعمل باللمس للتعامل بسهولة |
ميزات نظام التحكم في اللوحة (BCS III) (4) | نظام المراقبة الإلكترونية وتسجيل البيانات والتشخيص للعلامات الحيوية وبيانات الخدمة للمحركات والأنظمة الهيدروليكية وأنظمة التشحيم |
ميزات نظام التحكم في اللوحة (BCS III) (5) | المساعدة في استكشاف الأعطال وإصلاحها الظاهرة على الشاشة |
ميزات نظام التحكم في اللوحة (BCS III) (6) | مخططات بيانية للبيانات المسجلة |
ميزات نظام التحكم في اللوحة (BCS III) (7) | ذاكرة أعطال مع تخزين الحالات ذات الصلة |
المواصفات | القيمة |
السعة - حاوية الشحم | 710 l |
النوع (1) | نظام ثنائي الدوائر مزوّد بمضخات تُدار هيدروليكيًّا ومخصصة للمهام الشاقة ووحدة تحكم مرحل الوقت الإلكترونية بغية ضبط أوقات التوقف المؤقت/التشحيم |
النوع (2) | أعطال النظام التي يعرضها نظام التحكم في اللوحة |
النوع (3) | فلاتر التشحيم (200 ميكرون) بين محطة الخدمة والحاوية وكذلك وراء مضخة التشحيم مباشرةً |
النوع (4) | يتصل بنظام التشحيم ما يلي: - النقاط المحورية للملحق، والجرافة والأسطوانات |
النوع (5) | ما يلي متصل بنظام التشحيم :– حزوز لمحمل بكرات التأرجح – وحدتان من ريش التشحيم للتروس الداخلية لحلقة التأرجح |
المواصفات | القيمة |
كل الجرافات (FS وBH) مزوّدة بمجموعة تآكل تتألف من: (1) | - مادة تبطين خاصة تغطي مناطق التآكل الرئيسية داخل الجرافة وخارجها - أغطية الشفاه بين الأسنان |
كل الجرافات (FS وBH) مزوّدة بمجموعة تآكل تتألف من: (2) | - أغطية الأجنحة على الجدران الجانبية – أغطية خلفية عند الحواف السفلية |
ملحق المجراف المزوّد بعناصر TriPower حركية فريدة لضمان الميزات الرئيسية التالية: (1) | - محدد الارتداد الأوتوماتيكي لمنع انسكاب المواد - المساعدة الحركية للقوى الهيدروليكية |
ملحق المجراف المزوّد بعناصر TriPower حركية فريدة لضمان الميزات الرئيسية التالية: (2) | - توجيه الجرافة الأفقية التلقائية ذات الزاوية الثابتة - توجيه الجرافة الرأسية التلقائية ذات الزاوية الثابتة |
ملحق المجراف المزوّد بعناصر TriPower حركية فريدة لضمان الميزات الرئيسية التالية: (3) | - قوة دافعة ثابتة عبر قوس الرفع بأكمله - مساعدة قوة التجميع |
النوع (1) | فتحة الفحص في BH الذي يشتمل على ذراع رافعة واحدة |
النوع (2) | خفض ذراع الرافعة (FS وBH) والذراع (FS) من دون استخدام الضغط باستخدام صمام طفو |
النوع (3) | مجموعات الحماية من التآكل الخاصة للمواد عالية التآكل عند الطلب |
النوع (4) | ممرات ضيقة ذات قضبان عند ذراع الرافعة (FS وBH) |
النوع (5) | تتيح إجراءات اللحام لحامًا معاكسًا داخليًّا (لحام تحضيري مزدوج) حيثما أمكن |
النوع (6) | يتم تخفيف إجهاد ذراع الرافعة والأذرع بعد اللحام |
النوع (7) | تتميز أذرع الرافعة والأذرع بأنها مقاومة للي وبأنها ذات تصميم يحتوي على صندوق ملحوم من مصبوبة فولاذية كبيرة عند المناطق المحورية |
النوع (8) | واقيات لأسطوانات المجراف (FS) |
المواصفات | القيمة |
سعة الجرافة ـ المحراث الخلفي (في حالة التكديس بنسبة 1:1) | 22 متر³ |
سعة الجرافة ـ مجراف أمامية (في حالة التكديس بنسبة 2:1) | 22 متر³ |
المواصفات | القيمة |
التركيب | محطة الخدمة القابلة للسحب المركّبة أسفل وحدة المحرك والتي يمكن الوصول إليها بسهولة من الأرض |
