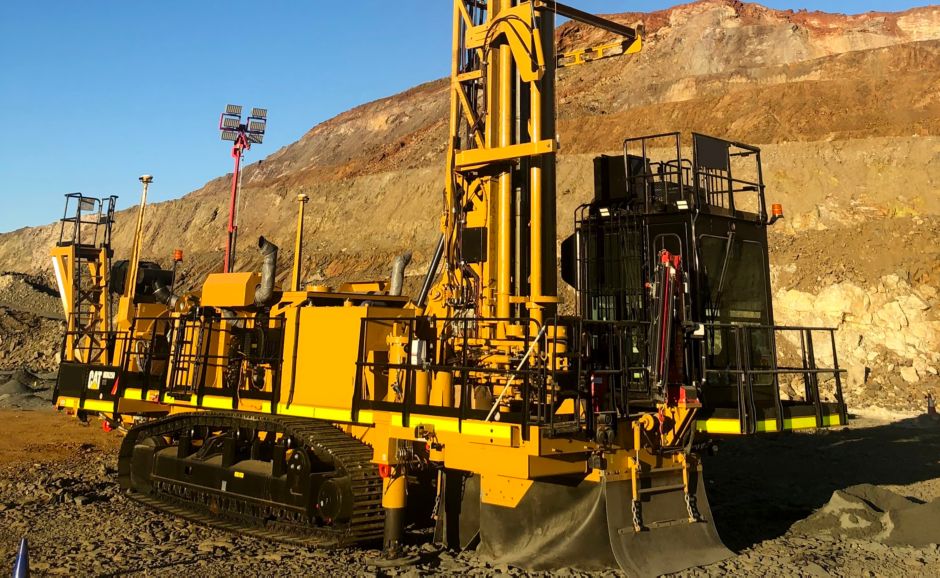

Cat® MD® 6250 牙轮钻机全部采用 Cat 零件全新设计制造，可帮助您最大限度提高业务运营的收益。MD6250 具有内置自动功能以及集成 Cat MineStar™ 技术的选件，可在任何钻采坚硬岩石的应用中提供准确、可靠的性能。该设备拥有成本低，易于操作，具有更好的可维修性和您所期望的 Caterpillar 可靠性能 — 并且能够获得 Caterpillar 代理商网络的世界一流支持。MD6250 钻孔直径为 165-250 mm（6.5-9.875 in），并且针对旋转和潜孔钻井模式下的单程或多程钻孔作业进行了优化。
符合人机工程学的控制装置，有助于操作员保持警惕，避免疲劳 多功能操纵手柄控制装置和触摸屏监视器直观易用 配备多个摄像头和全长窗户，提供绝佳视野 可选装加热通风座椅，提高操作员的舒适度
以 Cat 为核心，所有 Cat 钻机型号设计特点一致，且使用通用的零部件 自动操作功能的共享软件 Cat 代理商网络作为坚实后盾，提供世界一流的支持
所有 Cat 机器均采用通用的电子架构，确保技术人员快速熟悉 Cat 电子技师（Cat ET，Cat Electronic Technician）可轻松快捷地执行故障排除 作为集成未来自控解决方案的通用平台 Product…
容积式空气流量控制可以帮助操作员减少高达 50% 的空气流量，以配合特定的钻具和应用。 C27 发动机匹配该系列中最大“标准”压缩机，可实现快速循环 动力传动系经过优化，可轻松应对严苛的钻孔应用 高低压配置实现了变流量空气控…
集成钻机辅助功能，包括自动调平、自动回缩千斤顶、自动提升和降低钻塔以及自动钻孔 机器运行状况和性能监控功能帮助确保机器高效运行 钻孔深度计帮助减少钻孔过深或不足的情况 可直接连接 Cat MineStar™ 信息化系统技术套…
配备多个摄像头和全长窗户，提供绝佳视野 MineStar Command for Drilling 技术可实现远程操作或自控作业，无需操作员进入机器内部 7 个发动机关闭按钮和 40 多个条件安全互锁装置 防滑表面使进出和维…
大型水箱和燃油箱减少了加注时间 集中维修保养点、整洁的软管布置和布线减少了维护时间 Cat MineStar Health 产品实现了车内运行状况和性能监控 延长的维修周期缩短了维护停机时间
经过精心设计，油耗更少，减少了发动机排放 Tier 4 Final 发动机可有效减少氮氧化物与颗粒物的排放 通过改进系统和部件的通用性，并减少专用零件数量，减少了浪费并降低了拥有和运营成本 保养间隔更长，减少了排放到环境中的…
| 规格 | Value |
| 下推能力 | 最大 29483 kg（65000 lb） |
| 规格 | Value |
| 孔径 | 165-250 mm（6.5-9.875 in） |
| 发动机 | Cat® C27 |
| 钻压 | 最大 32655 kg（71993 lb） |
| 规格 | Value |
| 11.2 m（36.7'）钻塔 - 孔径范围 | 最长 152 到 250 mm（最长 6 到 9.8"） |
| 11.2 m（36.7'）钻塔 - 孔深范围 - 单程钻深 | 11.2 m |
| 11.2 m（36.7'）钻塔 - 孔深范围 - 多程钻深 | 钻深可达 53.9 m（176.7 ft） |
| 11.2 m（36.7'）钻塔 - 下推能力 | 最大 20411 kg（最大 45000 lb） |
| 11.2 m（36.7'）钻塔 - 提钻能力 | 最大 20411 kg（最大 45000 lb） |
| 11.2 m（36.7'）钻塔 - 提钻速度 | 0.81 m/s |
| 11.2 m（36.7'）钻塔 - 钻头负载 - 单程 | 最大 22321 kg（49210 lb） |
| 13.6 m（44.6'）钻塔 - 孔径范围 | 最长 152 到 250 mm（最长 6 到 9.8"） |
| 13.6 m（44.6'）钻塔 - 孔深范围 - 单程钻深 | 13.6 m |
| 13.6 m（44.6'）钻塔 - 孔深范围 - 多程钻深 | 钻深可达 37.9 m（124.6'） |
| 13.6 m（44.6'）钻塔 - 下推能力 | 最大 29483 kg（最大 65000 lb） |
| 13.6 m（44.6'）钻塔 - 提钻能力 | 最大 22113 kg（最大 48750 lb） |
| 13.6 m（44.6'）钻塔 - 提钻速度 | 0.66 m/s |
| 13.6 m（44.6'）钻塔 - 钻头负载 - 单程 | 最大 32655 kg（71993 lb） |
| 美国 EPA Tier 2 等效标准 - 发动机 | 1800 rpm 时的 C27 ACERT™ |
| 美国 EPA Tier 2 等效标准 - 排放 | 美国 EPA Tier 2 等效标准 |
| 美国 EPA Tier 4 Final 排放标准 - 发动机 | 1800 rpm 时的 C27 ACERT |
| 美国 EPA Tier 4 Final - 排放标准 | 美国环保署 Tier 4 Final |
| 压缩机 - 旋转钻孔 | 8.6 bar（125 psi）时为 56.6 m³/min（2000 ft³/min） |
| 压缩机 - DTH 钻孔（1） | 34.4 bar（500 psi）时为 38.2 m³/min（1,350 ft³/min） |
| 压缩机 - DTH 钻孔（2） | 24.1 bar（350 psi）时为 42.4 m³/min（1,500 ft³/min） |
| 倾斜钻孔 | 垂直至 30°（以 5° 为增量） |
| 美国 EPA Tier 2 等效标准 - 额定功率（ISO 14396） | 616 kW |
| 美国 EPA Tier 4 Final - 额定功率（ISO 14396） | 643 kW |
| 规格 | Value |
| 部件（1） | 双起动马达 |
| 部件（2） | 乙醚辅助起动装置（乙醚瓶当地提供） |
| 部件（3） | 乙醚辅助起动装置（乙醚瓶当地提供） |
| 特性 | 计划油样分析（S·O·SSM）口 |
| 排放：美国 EPA Tier 4 Final 等效排放标准 - ISO 14396 | 650 kW |
| 排放：美国 EPA Tier 4 Final 等效排放标准 - ISO 14396（DIN） | 884 mhp（PS） |
| 排放：美国 EPA Tier 2 等效排放标准 - ISO 14396（DIN） | 838 mhp（PS） |
| 排放：美国 EPA Tier 2 等效排放标准 - ISO 14396 | 616 kW |
| 排放：美国 EPA Tier 2 等效排放标准 - 发动机功率 | C27，1800 rpm |
| 排放：美国 EPA Tier 4 Final 等效排放标准 - 发动机功率 | C27，1800 rpm |
| 规格 | Value |
| DTH 钻孔 | 包括工具润滑系统和潜孔锤存放架 |
| DTH 钻孔 - 1350 cfm/500 psi | 34.4 bar（500 psi）时为 38.2 m³/min（1350 ft³/min），包括 113.5 L（30 gal）工具注油器 |
| DTH 钻孔 - 1500 cfm/350 psi | 24.1 bar（350 psi）时为 42.4 m³/min（1500 ft³/min），包括 113.5 L（30 gal）工具注油器 |
| 旋转钻孔 | 可选工具润滑系统 |
| 旋转钻孔 - 2000 cfm/125 psi | 8.6 bar（125 psi）时为 56.6 m³/min（2000 ft³/min） |
| 选择 | 配有吹扫空气管线的电子压缩机控制和调节 |
| 注 | 通过压缩机可变容积控制装置，操作员可以限制空气输出，从而降低燃气油耗。高压和低压压缩机均包含此功能。 |
| 规格 | Value |
| 选择（1） | 低压 8.6 bar（125 psi），适用于 ASME/CRN/AU 或 CE |
| 选择（2） | 高压 24.1 或 34.4 bar（350 或 500 psi），适用于 ASME/CRN/AU 或 CE |
| 规格 | Value |
| 部件（1） | 便于进行清洁的冷却器 |
| 部件（2） | 独立的发动机冷却模块 |
| 部件（3） | 所有冷却器芯件均可更换 |
| 部件（4） | 自动变速风扇控制 |
| 特性 | 能够在 52°C（125°F）的高温条件下运行 |
| 规格 | Value |
| 气候等级为 1 级的标准油液和润滑油（1） | 额定温度低至 –1°C（30°F） |
| 气候等级为 1 级的标准油液和润滑油（2） | 可承受 52°C（125°F）的高温 |
| 气候等级为 2 级的极地油液和润滑油 | 额定温度低至 –18°C（–0.4°F） |
| 气候等级为 4 级的极地油液和润滑油（1） | 额定温度低至 –40°C（–40°F） |
| 气候等级为 4 级的极地油液和润滑油（2） | 柴油驱动加热系统，在发动机缸体中加热和循环发动机冷却液，钻台下方水箱，蓄电池座加热元件 |
| 气候等级为 4 级的极地油液和润滑油（3） | 全套极地润滑油套件，包括发动机机油和液压油 |
| 气候等级为 4 级的极地油液和润滑油（4） | 带断路器面板的电加热套件，可为以下设备供电：用于压缩机接收器储罐的 120V 加热衬垫，用于水箱到水泵的软管的电伴热带以及快速注水组件和主储罐 |
| 气候等级为 4 级的极地油液和润滑油（5） | 带可切换 240-600 V（50 A）接头的岸电接线盒（柴油发电机组和/或插头当地提供）。盒内包含标准的 50 Hz 蓄电池充电器，如果需要通过售后市场订购 60 Hz 充电器，请参阅 P-n 540-4271 |
| 气候等级为 4 级的极地油液和润滑油（6） | 断路器面板包括五（5）个附加断路器，用于当地提供的加热元件（如果需要） |
| 蓄电池，密封（1） | 数量：四（4）个 |
| 蓄电池，密封（2 个） | 数量：六（6）个（寒冷天气 2 级及 4 级和/或半自控套件必需） |
| 规格 | Value |
| 功能（1） | 调平千斤顶、A 形架/钻塔枢轴和钻台整体焊接至主机架，实现了最高的耐用性和长寿命 |
| 功能（2） | 主燃油箱容量 1416 L（374 gal） |
| 功能（3） | 可选燃油容量额外增加 1416 L（374 gal），总容量达 2832 L（748 gal）；（自控套件必需） |
| 功能（4） | 除了主入口以外，钻台区域上还有三（3）个出入点 |
| 功能（5） | 除了主入口以外，钻台区域上还有三（3）个出入点 |
| 功能（6） | 绕行式驾驶室登车梯（带有扶手和脚踏板），从驾驶室周围通往钻台（选件） |
| 部件（1） | 固定式钻台；用于垂直钻孔和倾斜钻孔 |
| 部件（2） | 四个调平千斤顶可在任何方向上调平 7° 钻台 |
| 部件（3） | 重负荷牵引挂钩（前端） |
| 部件（4） | 四（4）个吊耳，用于与钢缆或链条配合使用 |
| 部件（5） | 进出驾驶室区域的固定检修梯 |
| 部件（6） | 坚固的护栏，带脚踏板，自闭闸门 |
| 功能（7） | 用于在非钻孔端安装灭火器和/或柴油发电机组的平台（选件） |
| 规格 | Value |
| 选择（1） | 进出驾驶室区域的固定检修梯 |
| 选择（2） | 驾驶室周围通往钻台的层叠式液压楼梯和通道（选件）。包括在登梯放下时启用的千斤顶和行走互锁 |
| 规格 | Value |
| 部件（1） | 工具箱（选件） |
| 部件（2） | 钻台上的液压观察舱口，带聚光灯（选件） |
| 部件（3） | 从驾驶室启动的钻管螺纹润滑器（选件） |
| 部件（4） | 动臂起重机预装装置（选件） |
| 规格 | Value |
| 型号 | Cat® 336E EL 型挖掘机 |
| 托链轮 | 三（3） |
| 履带链条防护装置和导轨 | 二级 |
| 牵引杆拉力 | 417.000 N |
| 三抓地齿（1） | 600 mm（23.6 in）；用于坚硬岩石；0.88 bar（12.7 psi）接地比压 |
| 三抓地齿（2） | 750 mm（29.5 in）；用于松软岩石；1.10 bar（15.9 psi）接地比压 |
| 下支重轮 | 十二（12）个 |
| 行驶速度 | 2.45 km/h |
| 规格 | Value |
| 部件（1） | 两（2）个主泵 — 145 cc（活塞，带比例式电子控制装置） |
| 部件（2） | 一（1）个辅助回路泵 — 110 cc（活塞，负载感应） |
| 部件（3） | 两（2）个风扇泵 — 74 cc（活塞，带比例式电子控制装置） |
| 部件（4） | 两（2）个加注泵 — 43.9 + 56.5 cc（双排挡，固定排量） |
| 部件（5） | 计划油样分析（S∙O∙S）取样口 |
| 规格 | Value |
| 非驾驶室端宽度 | 4.845 m |
| 驾驶室端宽度 | 5.624 m |
| 注 | 长宽尺寸包括：方便进出驾驶室的层叠式楼梯和绕行通道。 |
| 仅钻塔装运长度 | 18.72 m |
| 高度 - 钻塔升起 | 19.546 m |
| 车斗长度 | 11.708 m |
| 长度 - 钻塔降下 | 20.18 m |
| 高度 - 钻塔降下 | 5.134 m |
| 规格 | Value |
| 可变夹持液压卸管钳的夹持范围（1） | 114-152 mm（4.5-6.0 in） |
| 可变夹持液压卸管钳的夹持范围（2） | 152-216 mm（6.0-8.5 in） |
| 规格 | Value |
| 部件（7） | 钻管刮泥器密封 |
| 部件（8） | 钻具润滑器包括 DTH 压缩机 |
| 部件（1） | 两件式滚轮钻台套管 |
| 部件（2） | 钻管定位器滚轮 |
| 部件（3） | 钻台卡钳 |
| 部件（4） | 减震短节 |
| 部件（5） | 顶部短节 |
| 部件（6） | 潜孔锤短节 |
| 规格 | Value |
| 特性 | 15 度的接近角有助于在平板拖车上装载和卸载 |
| 部件（13） | 吊耳 |
| 部件（14） | 前车窗护罩（选件） |
| 特性（1） | 非钻孔端平台，用于安装灭火器和/或柴油发电机组（选件） |
| 特性（2） | 15 度的接近角有助于在平板拖车上装载和卸载 |
| 部件（1） | 合金钻台盖板，用于在钻塔处于水平位置时进行检修 |
| 部件（2） | 七（7）个发动机停机按钮，位于每个钻机进出点旁、驾驶室内、发动机区域中、钻台上 |
| 部件（3） | 四十（40）多个条件安全互锁装置 |
| 部件（4） | 前部钻机车窗整个长度上的铰接式车窗护罩 |
| 部件（5） | 除了主入口以外，钻台区域上还有三（3）个出入点 |
| 部件（6） | 自闭闸门为出入登梯位置提供保护 |
| 部件（7） | 通过驾驶室内的按钮起动的电动喇叭 |
| 部件（8） | 自动音响行走警报器 |
| 部件（9） | 安装在钻台下方的蓄电池箱，带有键锁式蓄电池断开/起动器断开/远程跨接起动端子 |
| 部件（10） | 带有安全固定电缆的压缩机空气软管 |
| 部件（11） | 防滑表面 |
| 部件（12） | 非钻孔端牵引挂钩 |
| 规格 | Value |
| 驾驶室 - 高级 | — 额外的存储空间<br>— 加热和通风型真皮座椅<br>— 重负荷悬浮座椅<br>— 双窗格车窗玻璃<br>— 用于钻机车窗的可拆卸护罩，以及动力传动系一侧车窗的可拆卸护罩<br>— 用于钻机车窗以及前后窗的雨刷器 |
| 标准驾驶室 | — 布面座椅<br>— 单窗格车窗玻璃<br>— 用于钻机车窗的可拆卸护罩<br>— 用于钻机车窗的雨刷器 |
| 驾驶室设计 | — 3 m²（32.3 ft²）的宽敞 FOPS（Falling Object Protective Structure，防落物保护结构）驾驶室，配备集成式操作台<br>— 驾驶室橡胶减振器<br>— 操作台设计集成了符合人机工程学的座椅、带全套仪表的操纵手柄控制装置，以及双 254 mm（10 in）彩色显示屏、高清触摸屏和 12 伏电源端口<br>— 用于 cc 摄像头的额外显示屏；彩色、高分辨率 254 mm（10 in）<br>— 三（3）个 cc 摄像头（前面和左侧）使操作员座椅位置具有 360° 视野；钻塔上的摄像头可查看管架转盘/顶部驱动装置的运行状况<br>— 电源转换器 24V 转 12V<br>— 用于通信和娱乐立体声的无线电预留装置<br>— 两个外摆式检修门和 Cat 钥匙锁<br>— 文件架<br>— 可拆卸地板垫 |
| 驾驶室套件 | – 标准配置包括布面座椅、单窗格玻璃和用于钻机窗户的雨刮器<br>– 高级配置包括额外的存储、带加热和通风功能的皮革座椅、重负荷悬架、双窗格玻璃、前窗的可拆卸护罩、用于钻机窗户以及前后窗的雨刮器 |
| 座椅 | — 旋转座椅，锁具和两点式/76 mm（3 in）宽回缩安全带，倾斜（5° 调整），腰部支撑，座椅前/后调节 80 mm（3.1 in） |
| 车窗 | — 驾驶室前部、后部和右侧大型窗户；带护罩的全长钻机窗户<br>— 带通用清洗液箱的挡风玻璃雨刷器 |
| 照明 | — 操作员座椅处的 LED 内部灯和地图灯、背光操纵手柄和键盘<br>— 用于为钻机周边提供照明的泛光灯<br>— 用于动力总成区域、钻台、钻塔转盘、上下扶梯和走道的聚光灯<br>— 照明套件包含 4200 流明泛光灯（用于照射周边）、钻塔净空灯、安装在驾驶室上的频闪灯、安装在前部的行走标志灯 |
| HVAC | — 地板加热通风口<br>— 顶装式空调/加热/加压装置<br>— 滤清器可从钻台上进行检修<br>— 主窗户上配有 HVAC 除雾通风口 |
| 摄像头 | – 三（3）个 CC 摄像头（前部和左侧）从操作员座椅提供 360° 视野；钻塔上的摄像头可查看钻管转盘/顶部驱动装置的操作 |
| 规格 | Value |
| 部件（7） | 钻具润滑器（选装） |
| 部件（8） | 减震短节（选件） |
| 部件（1） | 整体式滚轮钻台套管 |
| 部件（2） | 钻管定位器滚轮 |
| 部件（3） | 钻台卡钳 |
| 部件（4） | 顶部短节 |
| 部件（5） | 钻头短节 |
| 部件（6） | 钻管刮泥器密封 |
| 规格 | Value |
| 部件（22） | 预先布置了用于地形和自控作业的管线 |
| 部件（23） | 钻机辅助自动功能：<br>— 自动调平、自动千斤顶回缩<br>— 自动钻塔升起和锁定、自动钻塔解锁和停车 |
| 部件（1） | 用于钻孔、运输、调平和辅助功能的电气控制装置 |
| 部件（2） | 电子压缩机控制 |
| 部件（3） | 旋转扭矩控制装置 |
| 部件（4） | 虚拟旋转头行程限位器和互锁装置 |
| 部件（5） | 钻管定位器接合/分离指示器 |
| 部件（6） | 钻孔深度计 |
| 部件（7） | 钻机性能和钻机运行状况显示系统 |
| 部件（8） | 机器运行状况的数据记录以及警告和故障代码记录，带有导出功能 |
| 部件（9） | 发动机延迟停机 |
| 部件（10） | 旋转头转速计（数字屏幕显示） |
| 部件（11） | 用于液压、燃油、压缩机和发动机的滤清器指示器 |
| 部件（12） | 显示屏中的千斤顶压力传感器 |
| 部件（13） | 抑尘控制 |
| 部件（14） | 钻塔锁指示灯 |
| 部件（15） | ECM 比例式风扇转速控制系统 |
| 部件（16） | 行走互锁，机器稳定性极限 |
| 部件（17） | 行走互锁，钻管入孔 |
| 部件（18） | 行走互锁，在钻塔升起时锁定，或在钻塔降下时停车 |
| 部件（19） | 行走互锁，千斤顶缩回 |
| 部件（20） | 行走互锁，绞盘停止 |
| 部件（21） | 驾驶室环境控制（空调、滤清器、加热、风扇转速） |
| 规格 | Value |
| 非驾驶室端宽度 | 4.845 m |
| 驾驶室端宽度 | 5.625 m |
| 注 | 长宽尺寸包括：方便进出驾驶室的层叠式楼梯和绕行通道。 |
| 仅钻塔装运长度 | 16.32 m |
| 高度 - 钻塔升起 | 17.146 m |
| 车斗长度 | 11.708 m |
| 长度 - 钻塔降下 | 17.78 m |
| 高度 - 钻塔降下 | 5.134 m |
| 规格 | Value |
| 接收器储罐选择（1） | 低压 8.6 bar（125 psi），适用于 ASME/CRN/AU 或 CE |
| 接收器储罐选择（2） | 高压 24.1 或 34.4 bar（350 或 500 psi），适用于 ASME/CRN/AU 或 CE |
| 压缩机 - 旋转钻孔 | 8.6 bar（125 psi）时为 56.6 m³/min（2000 ft³/min） |
| 压缩机 - DTH 钻孔（1） | 34.4 bar（500 psi）时为 38.2 m³/min（1350 ft³/min） |
| 压缩机 - DTH 钻孔（2） | 24.1 bar（350 psi）时为 42.4 m³/min（1500 ft³/min） |
| 功能（1） | 通过压缩机可变容积控制装置，操作员可以限制空气输出，从而降低燃气油耗 |
| 功能（2） | 电子压缩机控制和调节装置 |
| 功能（3） | DTH 选择包括工具注油器 |
| 规格 | Value |
| 倾斜钻孔 | 随附于任意一种钻塔 |
| 钻塔附件，手动 - 11.2 m（36.7 ft）或 13.6 m（44.6 ft）钻塔 | 一（1）个钢丝绳钻管打捞器，手动钻头篮 |
| 钻塔附件，液压 - 11.2 mm（36.7 ft）钻塔 | 一（1）个液压驱动钻管打捞器，液压驱动型钻头篮 |
| 钻塔附件，液压 - 13.6 m（44.6 ft）钻塔 | 一（1）个液压驱动钻管打捞器，以及一（1）根钢绳钻管打捞器，液压驱动型钻头篮 |
| 规格 | Value |
| 标准转盘钻管：6.1 m（20 ft）钻管，用于 13.6 m（44.6 ft）钻塔 - 可容纳四（4）根 | – 127 mm（5.0 in）<br>– 140 mm（5.5 in）<br>– 152 mm（6.0 in）<br>– 165 mm（6.5 in）<br>– 178 mm（7.0 in）<br>– 194 mm（7.625 in） |
| 标准转盘钻管：10.6 m（35 ft）钻管，用于 11.2 m（36.7 ft）钻塔 - 可容纳四（4）根 | – 127 mm（5.0 in）<br>– 140 mm（5.5 in）<br>– 152 mm（6.0 in）<br>– 165 mm（6.5 in）<br>– 178 mm（7.0 in）<br>– 194 mm（7.625 in） |
| 双用途转盘钻管：11.2 m（36.7 ft）钻塔：可容纳两（2）根 10.6 m（35 ft）钻管和两（2）根 7.62 m（25 ft）钻管，以及用于连接 DTH 液压锤和三锥式钻头的适配器（不包括 DTH 液压锤和三锥式钻头） | 双用途钻管转盘可容纳 140 mm（5.5 in）或 168 mm（6.625 in）钻管 — 有关其他钻管直径，请联系工厂 |
| 管架转盘，标准： | 11.2 m（36.7 ft）钻塔：可容纳四（4）根 10.6 m（35 ft）钻管<br>— 13.6 m（44.6 ft）钻塔：可容纳四（4）根 6.1 m（20 ft）钻管 |
| 规格 | Value |
| 喷水装置与干式集尘器（2） | 自清洁式滤清器、带除尘器的尘槽 |
| 喷水装置与干式集尘器（1） | 127 m³/min，4500 ft³/min）集尘器；包括标准喷水装置 |
| 喷水装置 - 水箱安装在前钻台下方 | 1.271 l |
| 高容量喷水装置 - 最大 - 水箱总容量 | 2.786 l |
| 钻台下方水箱 - 容量 - 隔离，用于极端寒冷天气 | 1.271 l |
| 钻台上方水箱 - 容量 | 1.514 l |
| 选择（1） | 喷水装置 — 储罐安装在前部钻台的下方，1271 L（336 gal）<br>— 水流量计、容量控制、储罐加注液位指示器 |
| 选择（2） | 喷水装置与干式集尘器，127 m³/min（4500 ft³/min）集尘器；包括标准喷水装置<br>— 自清洁式滤清器、带除尘器的尘槽 |
| 选择（3） | 大容量喷水装置（最大）— 水箱总容量 2786 L（736 gal）<br>— 钻台下方水箱（隔离，用于极端寒冷天气）容量 1271 L（336 gal）<br>— 钻台上方水箱容量 1514 L（400 gal） |
| 选择（4） | 四面/箱形封闭式静态防尘罩 |
| 规格 | Value |
| 起吊钩环（应要求提供） | — API 螺纹 89 mm（3.5 in）— 用于提升相应的钻具（6.75 in 三锥式钻头，或 6 英寸级 DTH 潜孔锤）<br>— API 螺纹 114 mm（4.5 in）— 用于提升相应的钻具（7.875 和 9.0 in 三锥式钻头或 8 英寸级 DTH 潜孔锤）<br>— API 螺纹 140 mm（5.5 in）— 用于提升减震短节适配器<br>— BECO 螺纹 102 mm（4.0 in）— 用于提升相应的钻管（外径 5.5 in）<br>— BECO 螺纹 114 mm（4.5 in）—用于提升相应的钻管（外径 6.0、6.5、6.625 和 7.0 in）<br>— BECO 螺纹 152 mm（6.0 in）— 用于提升相应的钻管（外径 7.625 in） |
| 规格 | Value |
| 6.1 m（20 ft）钻管，用于 13.6 m（44.6 ft）钻塔 — 可容纳四（4）根 — 选件 4 | 165 mm |
| 6.1 m（20 ft）钻管，用于 13.6 m（44.6 ft）钻塔 — 可容纳四（4）根 — 选件 1 | 127 mm |
| 6.1 m（20 ft）钻管，用于 13.6 m（44.6 ft）钻塔 — 可容纳四（4）根 — 选件 6 | 194 mm |
| 10.6 m（35 ft）钻管，用于 11.2 m（36.7 ft）钻塔 - 可容纳四（4）根 - 选件 1 | 127 mm |
| 6.1 m（20 ft）钻管，用于 13.6 m（44.6 ft）钻塔 - 可容纳四（4）根 - 选件 3 | 152 mm |
| 10.6 m（35 ft）钻管，用于 11.2 m（36.7 ft）钻塔 - 可容纳四（4）根 - 选件 6 | 194 mm |
| 10.6 m（35 ft）钻管，用于 11.2 m（36.7 ft）钻塔 - 可容纳四（4）根 - 选件 4 | 165 mm |
| 10.6 m（35 ft）钻管，用于 11.2 m（36.7 ft）钻塔 - 可容纳四（4）根 - 选件 3 | 152 mm |
| 10.6 m（35 ft）钻管，用于 11.2 m（36.7 ft）钻塔 - 可容纳四（4）根 - 选件 2 | 140 mm |
| 10.6 m（35 ft）钻管，用于 11.2 m（36.7 ft）钻塔 - 可容纳四（4）根 - 选件 5 | 178 mm |
| 6.1 m（20 ft）钻管，用于 13.6 m（44.6 ft）钻塔 - 可容纳四（4）根 - 选件 2 | 140 mm |
| 6.1 m（20 ft）钻管，用于 13.6 m（44.6 ft）钻塔 - 可容纳四（4）根 - 选件 5 | 178 mm |
| 规格 | Value |
| 功能（7） | 滑动钻台卡钳组件 |
| 13.6 m（44.6 ft）钻塔 - 孔径范围：152-250 mm（6-9.875 in）- 单程钻深 | 13.6 m |
| 功能（5） | 下推和提钻钢绳自动张紧 |
| 11.2 m（36.7'）钻塔 - 提钻速度 | 0.81 m/s |
| 功能（3） | 配置用于更换钻头的钻柱（在钻台上方） |
| 功能（1） | 钻塔配置，配有管架转盘和倾斜钻孔套件（垂直，以 5 度为增量向外倾斜 30 度） |
| 功能（8） | 配有用于三锥式应用的滚轮钻台套管，用于 DTH 的两件式钻台套管 |
| 功能（10） | 钻管定位器 |
| 功能（11） | 带有单个电机的旋转齿轮箱，转速高达 160 rpm，扭矩高达 11700 N∙m（8629 lbf-ft） |
| 功能（9） | 安装在钻塔上的闭路摄像头用于观察管架转盘/顶部驱动装置在堆叠钻管时的运行状况 |
| 功能（6） | 可变夹持液压卸管钳，适合各种钻管直径 |
| 11.2 m（36.7 ft）钻塔 - 孔径范围：152-250 mm（6-9.875 in）- 多程钻深 | 钻深可达 53.9 m（176.7 ft） |
| 功能（4） | 用于下推/提钻的单液压油缸和电缆系统 |
| 功能（2） | 液压驱动的自转位管架转盘适合 127 mm（5.0 in）到 194 mm（7.625 in）的钻管直径 |
| 13.6 m（44.6 ft）钻塔 - 孔径范围：152-250 mm（6-9.875 in）- 多程钻深 | 钻深可达 37.9 m（124.6'） |
| 13.6 m（44.6'）钻塔 - 提钻速度 | 0.66 m/s |
| 11.2 m（36.7 ft）钻塔 - 钻头负载（单程） | 最大 22321 kg（49210 lb） |
| 11.2 m（36.7 ft）钻塔 - 下推能力 | 最大 20411 kg（最大 45000 lb） |
| 13.6 m（44.6 ft）钻塔 - 钻头负载（单程） | 最大 32655 kg（71993 lb） |
| 13.6 m（44.6 ft）钻塔 - 下推能力 | 最大 29483 kg（最大 65000 lb） |
| 13.6 m（44.6'）钻塔 - 提钻能力 | 最大 16584 kg（36563 lb） |
| 11.2 m（36.7'）钻塔 - 提钻能力 | 最大 15309 kg（33750 lb） |
| 规格 | Value |
| 功能（1） | 钻管转盘，标准：<br>– 11.2 m（36.7 ft）钻塔：可容纳四（4）根 10.6 m（35 ft）钻管<br>– 13.6 m（44.6 ft）钻塔：可容纳四（4）根 6.1 m（20 ft）钻管 |
| 功能（2） | 钻管转盘，双用途：<br>– 11.2 m（36.7 ft）钻塔：可容纳两（2）根 10.6 m（35 ft）钻管和两（2）根 7.62 m（25 ft）钻管，以及用于连接 DTH 液压锤和三锥式钻头的适配器（不包括 DTH 液压锤和三锥式钻头）<br> –可容纳 140 mm（5.5 in）或 168 mm（6.625 in）钻管 – 有关其他钻管直径，请联系工厂 |
| 功能（3） | 0 - 30° 垂直或倾斜钻孔；以 5° 为增量 |
| 功能（4） | 液压驱动的自转位钻管转盘适合 127 mm（5.0 in）到 194 mm（7.625 in）的钻管直径 |
| 功能（5） | 配置用于更换钻头的钻柱（在钻台上方） |
| 功能（6） | 单缸下推/提钻系统 |
| 功能（7） | 下推和提钻钢绳自动张紧 |
| 功能（8） | 滑动钻台卡钳组件 |
| 功能（9） | 配有滚轮钻台套管 |
| 功能（10） | 配有钢缆、吊钩以及遥控器的顶置绞盘；变速驱动，额定值 ≥ 1818 kg（4000 lb），伸展长度 6.1 m（20'），经过钻台（选件） |
| 功能（11） | 工具注油器，113.5 L（30 gal）注油系统（适用于低压压缩机配置的选件） |
| 功能（12） | 可变夹持力液压卸管钳范围为 114 mm 到 152 mm（4.5 in 到 6.0 in）或 152 mm 到 216 mm（6.0 in 到 8.5 in） |
| 功能（13） | 安装在钻塔上的闭路摄像头用于观察钻管转盘/顶部驱动装置在堆叠钻管时的运行状况 |
| 功能（14） | 用于进行倾斜钻孔或多程钻管搬运的钻管定位器，从驾驶室启动，带安全互锁装置 |
| 功能（15） | 带有单个电机的旋转齿轮箱，转速高达 160 rpm，扭矩高达 11 600 N∙m（8555 lbf-ft） |
| 规格 | Value |
| 附件（1） | 11.2 m（36.7'）或 13.6 m（44.6'）手动钻管打捞器 – 一（1）个钢丝绳钻管打捞器，手动钻头篮 |
| 附件（2） | 11.2 m（36.7 ft）钻塔，一（1）个液压驱动钻管打捞器、液压驱动型钻头篮 |
| 附件（3） | 13.6 m（44.6 ft）钻塔，一（1）个液压驱动钻管打捞器，带有一（1）根钢绳钻管打捞器，液压驱动型钻头篮 |
| 规格 | Value |
| 额定容量 | 1.814 kg |
| 钢缆直径 | 13 mm |
| 伸展 - 穿过钻台 | 6.1 m |
| 组件 | 变速驱动装置 |
| 规格 | Value |
| 扭矩 - 单电机 | 11.700 N·m |
| 转速 | 0-160 rpm |
| 部件（1） | 心轴 — 140 mm（5.5 in）API 普通螺纹，带有花键套环 |
| 部件（2） | 旋转扭矩控制装置 |
| 部件（3） | 虚拟旋转头行程互锁装置 |
| 规格 | Value |
| 部件（1） | 钻机辅助自动功能：<br>– 单程自动钻孔（选件） |
| 规格 | Value |
| 类型（1） | Cat Terrain 预留装置 |
| 类型（2） | 自控就绪 |
| 部件（1） | 钻孔深度指示器 |
| 部件（2） | Product Link™ Elite（工厂原装硬件，通过代理商订阅套件） |
| 部件（3） | Product Link Elite |
| 规格 | Value |
| 套件（1） | 快速加注燃油和水，自动润滑系统 |
| 套件（2） | 润滑油排放和加注维修中心、自动润滑系统、燃油和水快速加注装置、排放软管（选件） |
| 套件（3） | 润滑油排放和加注维修中心、自动润滑系统、燃油和水快速加注装置、排放软管（选件） |
| 规格 | Value |
| 工作重量范围 | 56468 kg 到 64154 kg（124490 lb 到 141436 lb） |
从采购前咨询到产品生命周期结束时的种种优惠，我们的服务旨在向您提供资讯和建议，与您携手合作。
联系我们的某位本地专家，找到完美契合您需求的机器或设备解决方案。他们时刻待命，准备帮助您解决运营难题。
上海离岸办事处
中国上海闵行区
Djibouti
Egypt
Ethiopia
Ghana
Iraq
Kenya
Liberia
Nigeria
Sierra Leone
Tanzania
Uganda
United Kingdom
